新品推荐!3DM-CV7-GNSS/INS战术级嵌入式GNSS辅助惯性导航系统
发布时间:2025-06-30 浏览次数:15 来源:欧美大地


3DM-CV7-GNSS/INS是惯性导航技术的新一代产品,在紧凑轻便的原始设备制造商(OEM)外形尺寸下,实现了战术级性能。该传感器为尺寸、重量和成本为主要考量因素的导航与定位应用而设计。

每个单元在全工业温度范围内经过全面的多点校准,利用自适应扩展卡尔曼滤波器,确保在各种操作环境实现高精度和稳定性。

除核心惯性功能外,3DM-CV7-GNSS/INS还集成了用于GNSS辅助的板载GNSS接收器、先进的定向算法、精确的内部时间管理系统以及高度自适应的事件触发系统,可轻松支持复杂的导航应用。

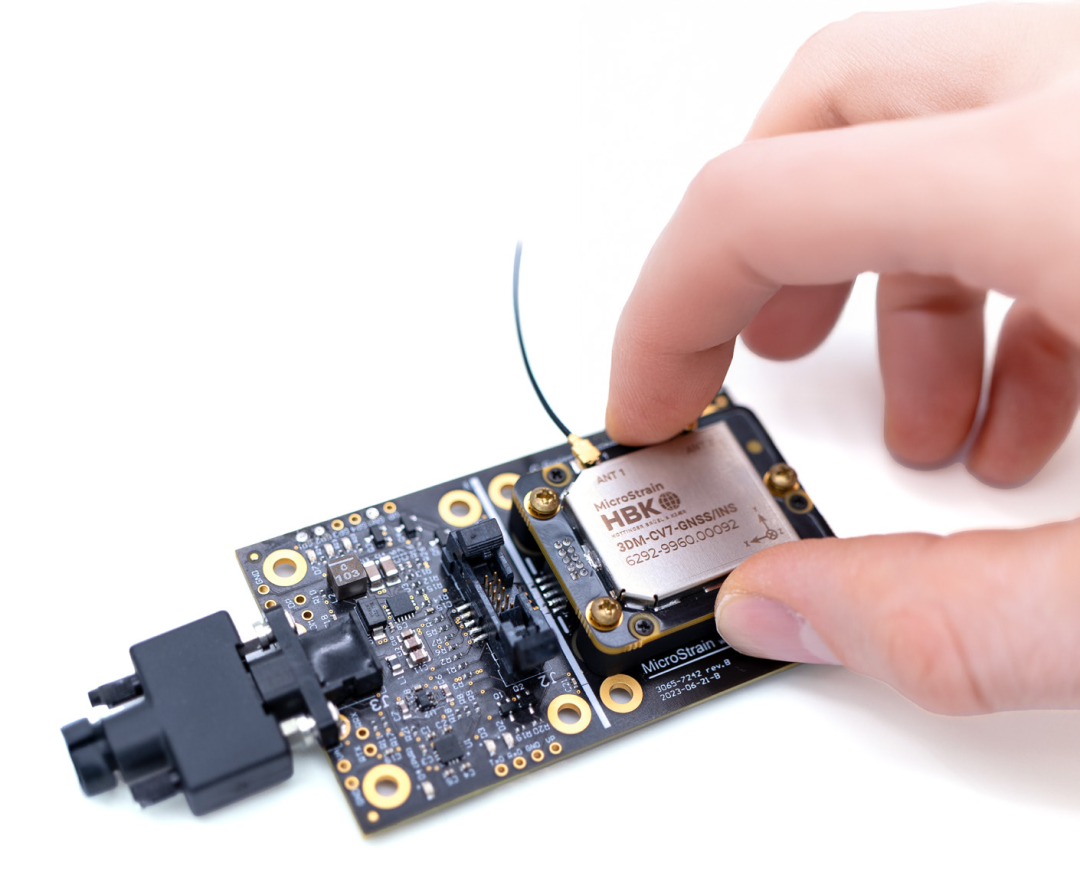

3DM-CV7-GNSS/INS

产品特点


性能

  • 0.05°横滚和俯仰;
  • 0.25°航向精度;

  • 1.5°/h 陀螺零偏稳定性;

  • 可调采样率可达 1000 HZ。

功能

  • RTK 支持;

  • 双频GNSS 接收器(L1/L5);

  • 支持SPARTN 2 和 RTCM 3.3;

  • 高度可配置的扩展卡尔曼滤波器;

  • 4 GPIO引脚用于灵活辅助和时间同步;

  • 4 个可配置辅助帧,简化外部传感器输入。

SWaP

  • 重量低至 15.6 g;

  • 针对成本敏感型应用进行了优化;

  • 安装占位面积只有38mmx30mm;

  • OEM外形规格,灵活进行系统集成。


3DM-CV7-GNSS/INS

产品优势

3DM-CV7-GNSS/INS的功能旨在提升导航精度、简化系统集成并适应严苛环境。从实现传感器融合的外部时间同步,到可配置滤波器与全温度校准,每项功能均经过优化,能够在实际应用中提供惯性导航性能。

自定义事件触发系统

  • 简化基于情境的事件的配置与同步。

战术级陀螺仪

  • 在航位推算过程中提升位置精度。

全温度范围校准

  • 在整个工业温度范围内具有可靠的性能。

板载多频GNSS接收机

  • 紧耦合集成有更优的导航性能与可靠性。

高度可配置的扩展卡尔曼滤波器

  • 广泛的外部辅助输入,可在动态环境中提升性能。

低延迟

  • 与外部辅助传感器结合使用时,可减少因时钟漂移导致的导航误差。

外部时钟同步

  • 与激光雷达或相机等外部辅助传感器进行紧密的同步,以便在GNSS信号减弱或被拒时提高可靠性。



3DM-CV7-GNSS/INS

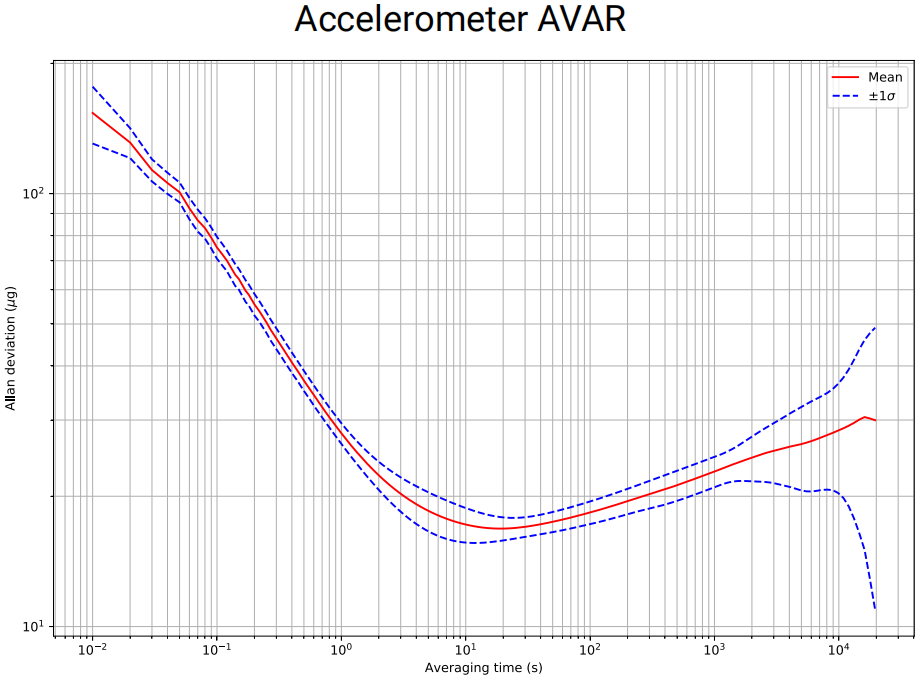

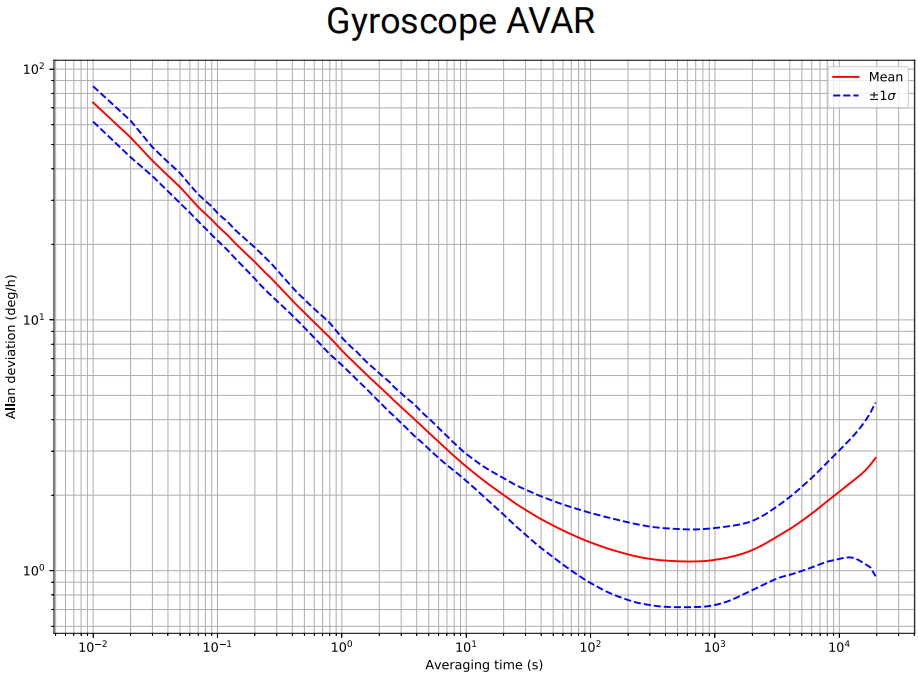

Allen 方差图

Allen 方差图能很好地可视化惯性传感器的长期噪声性能了。它揭示了偏置不稳定性和随机游走等关键特性——这些对于评估传感器在精密导航和运动传感应用中的适用性很重要。
