UtilityScan® 探地雷达系统

多年来，对地下设施进行现场实时定位和标记一直是探地雷达（GPR）的一个重要应用之一。探地雷达作为公用设施探测系统的一部分，能够准确地识别被埋设的地下公用设施。UtilityScan是为专业的探测人员设计的产品，旨在加快从目标探测到报告出具的工作流程。

目标体实时映射

●轻松与您的外部蓝牙GPS配对，系统包括内置的GPS连接杆适配器；

●地图模式可以追踪您的足迹并获得工程的鸟瞰视图；

●在您的2D数据上加上APWA颜色编码标记并同步地理参考地图。

高级功能

●采集并创建3D扫描；

●可选LineTrac® 电源检测模块，能够识别和追踪地下以及射频感应的公用设施的准确位置。

坚固、灵活的系统

●额定IP65防护等级——经测试的组件可承受恶劣的条件；

●小巧便携-重量仅为15.4千克；

●可选三轮或四轮测量推车，适用于有挑战性的测量环境。

UTILITYSCAN特点

坚固的系统可适应各种复杂环境

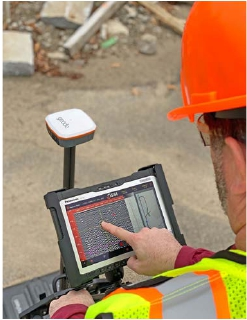

UtilityScan的防护等级为IP65，能够满足您工作的现场需求，它能够承受挑战性的工程环境，包括雨水、灰尘和-20°C 的极寒天气。松下G2平板电脑的屏幕专为雨水和手套的使用而设计。对于禁止使用Wi-Fi的区域，该系统配备了一根坚固的以太网电缆，可用于平板电脑和天线之间的通信。

集成高级传感器

UtilityScan 可以通过可选的 LineTrac® 电源检测模块进行配置。LineTrac可识别和追踪地下电力和射频诱发电力管线准确位置。这使得检测到的电源或感应频率数据可以叠加在雷达数据上，为用户提供可靠的定位和目标信息。这些技术被集成到一个整合的系统中，以帮助用户进行目标识别和映射，这在公用事业检测行业中被应用。

质保与支持

我们全力支持我们的产品，以确保我们的客户获得大的投资价值。UtilityScan提供两年质保，并在质保期内由我们的专业培训人员提供免费培训。每次购买时，我们都会为您的系统提供技术支持。

UTILITYSCAN 数据

地图模式

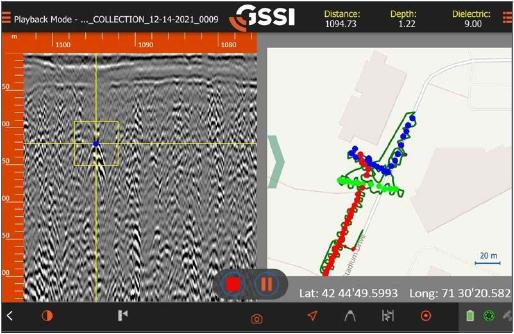

使用UtilityScan上的地图模式，您可以同时选择目标体并在屏幕右边显示的GIS地图上查看其相应位置。您可以选择数据和地图的窗口大小，或者保持均匀分割，如图所示。该地图显示了一个预览窗口，用户在其中定位了三种不同类型的公用设施。深绿色线表示收集数据时行进的路径。

屏幕左侧的数据显示深度为1.25m的典型市政管线以及0.4 m深度的基层。右边图像上的蓝点是一条自来水管。

                 电力管线        排水管道          自来水管

3D 图像

屏幕上的3D数据采集模式允许您定义感兴趣的区域。在屏幕上的三维数据上，您可以很轻松地在现场定义时间切片的深度和厚度。地图窗口可以最小化，以便您全屏显示3D结果。

数据图像中的黄色水平线为3D模式下采集的一条自来水管，深度为1.25米。在6×9米的网格中，左侧的红色箭头代表目标体的垂直深度位置。通过+和-可以控制时间片的厚度。

卫星和航空图像

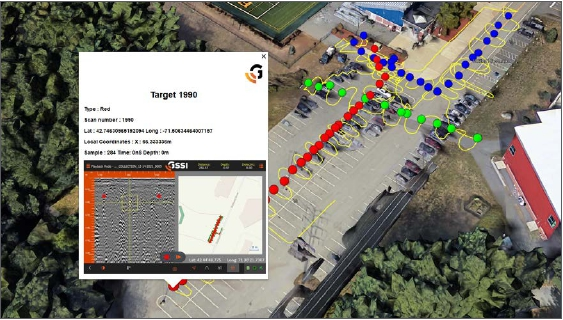

UtilityScan软件会自动为软件中指定的每个目标保存一个示例图像。(例如下图中目标1990)。这些目标体可以很容易地输出到常用的地图浏览器中，以便在办公室或现场的成果报告创建图像。

下图显示了一条排水管道（蓝色），地下管线（绿色）和一条电力线（红色）。黄线是用户记录的GPS轨迹。

配件

运输箱

这款Pelican运输箱的内衬由定制切割的泡沫制成，用于容纳UtilityScan系统和组件及其他配件。无论是通过卡车运输到各地，还是通过飞机安检，这款运输箱都能很容易地保护内部的雷达系统。

可选测量推车

626型：三轮推车(如上所示)，包括一个专门搭建的中心定位支架，以容纳UtilityScan系统底盘，适用于不平整的地面和草地等区域。

656型: 四轮推车，适用于崎岖地形的测量条件。

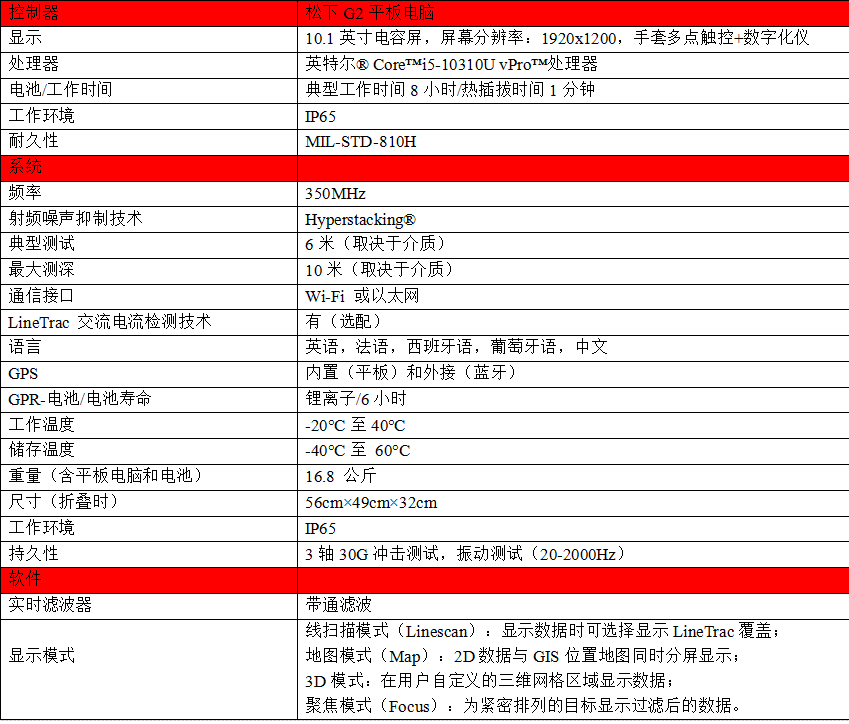

产品技术参数
