SV结构学系列:实验台上的“桥”“梁”“拱”“索”
发布时间:2022-03-03 浏览次数:57266 来源:欧美大地

Armfield SV结构学系列包含一系列的实验方案,专门为土木工程,机械工程和结构工程学生设计。

Armfield的实践性学习:
Armfield SV 结构学系列包括一系列专门设计的实验,用来让土木,机械和结构工程学生了解力和力矩,桁架的力,材料强度和桥,梁,拱和锚索的原理。

1.SV结构学辅助设备:

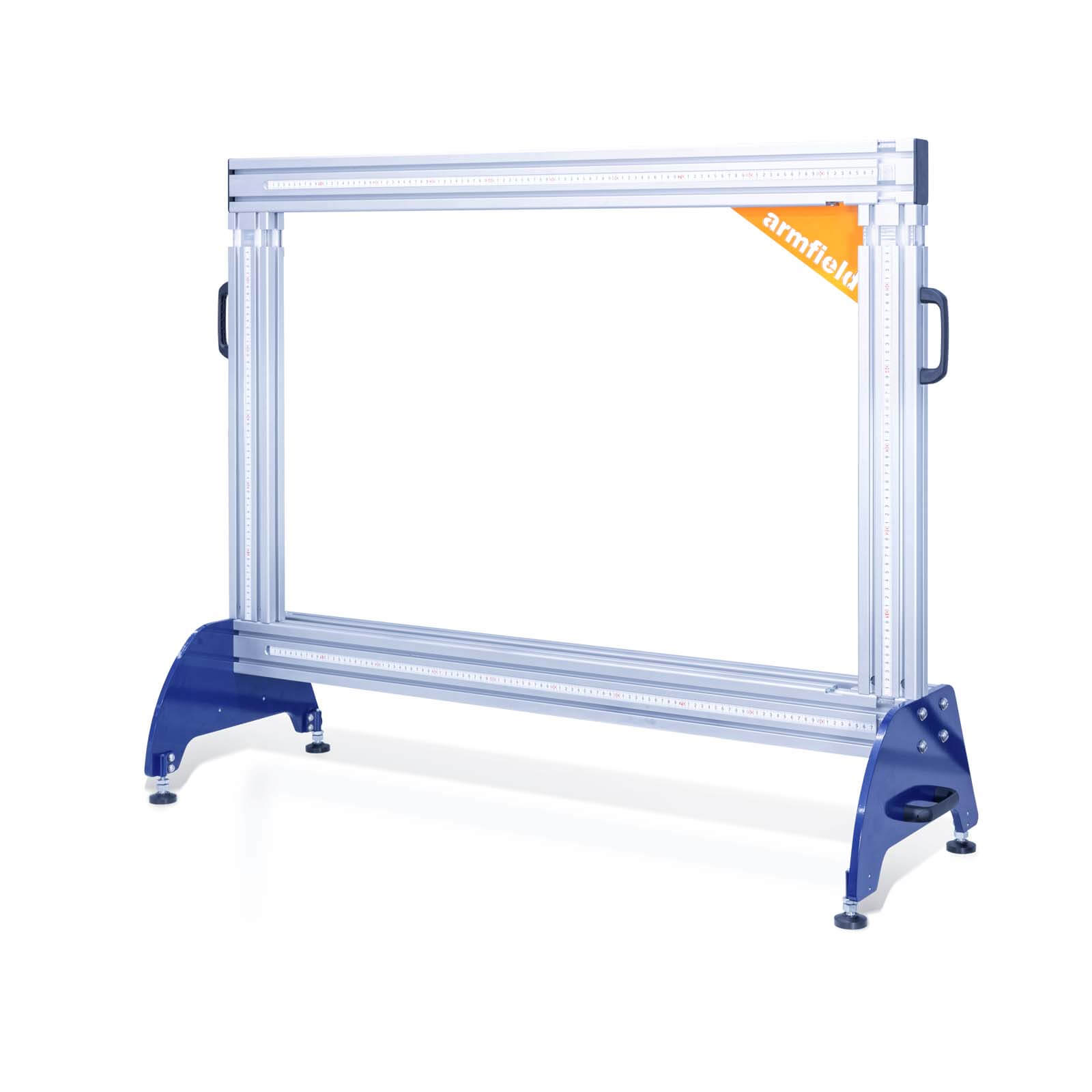

SV100台式框架
所有的实验都被设计用于与SV100配合使用,一个轻型铝制的工作台安装框架,可以快速和方便地连接可互换的Armfield SV结构学系列中的实验模块。

软件
结构系列利用Armfield armBUS软件系统来收集,显示和存储来自仪器的数据。在简单易用的菜单系统中,每个实验都有其单独的界面。通过SV101接口装置直接集成到提供的armBUS软件中。

SV101结构接口装置
SV101是用于Armfield结构学系列的一个紧凑的接口装置,可以放置在测试设备旁边的方便的位置。该装置提供了一个兼容的结构实验模块和Armfield armBUS软件之间的直接集成。


2.SV结构学实验模块:

SV201桁架/冗余桁架的力
桁架/冗余桁架的受力试验旨在与Armfield通用框架一起使用,进行桁架在负载下的挠度的实验研究。验证卡斯蒂利亚诺定理。

SV303梁和悬臂的挠度
梁和悬臂梁的挠度允许试验研究不同截面尺寸的梁在不同荷载和支持类型下的挠度。


SV305悬索
这种悬索允许试验研究在自身重力下自由悬挂在2个支柱之间的悬索。请点击以下视频了解详情。

SV405半圆拱
铰接的半圆拱允许试验研究半圆拱受荷载时的水平推力。

SV501梁的塑性弯曲
梁的塑性弯曲允许实验研究,当放置在一个垂直荷载下,导致塑性弯曲时,梁的行为。

3.SV结构学全系列概述:
结构学辅助设备:
SV100- 台式安装框架
SV101- 结构接口装置
SV102- 固定支持套件

SV103- 框架安装套件


桁架力
SV200- 销接合框架(屋顶和沃伦桁架)
SV201- 桁架和冗余桁架的力
SV202- 桁架的挠度

力和力矩
SV300- 剪切力和弯矩组合装置
SV301- 梁的剪力
SV302- 梁的弯矩
SV303- 梁和悬臂的挠度
SV304- 力的平衡
SV305- 悬索
SV306- 梁的弯曲应力

桥,梁,拱和锚索
SV400-简单悬索桥
SV401-框架的挠度
SV402-悬吊中心跨桥
SV403-三铰拱
SV404-双铰拱
SV405-半圆拱

材料强度
SV500-连续和不定梁
SV501-梁的塑性弯曲
SV502-门户塑性弯曲
SV503-弯曲杆的挠度


欧美大地仪器设备中国有限公司创立于1987年,在全国各地设有11家分支机构。我们获得了英国Armfield公司工程教学与研发设备的中国独家代理。如果您有任何关于英国Armfield产品的需求,请与我们联系,我们专业的技术和商务团队将竭诚为您服务。
