应变电测法是实验应力分析中使用广泛和适应性强的方法，在以下诸多领域的研究探索中都可以见到它的身影。

• 航空航天工程：飞机静力结构试验、飞行器高低温工况下的应力试验、发动机等构件的工作载荷测量、模拟返回舱结构在起吊和运输过程中应力测试等。
• 水利工程：混凝土水坝施工前后的坝体应力监测、水工金属闸门的结构应力观测、抽水蓄能电站钢岔管模型水压试验等。
• 道路桥梁工程：桥梁荷载试验（静载试验、动载试验等）、混凝土桥面板应力监测、沥青路面路基承载力/沉降监测、土木结构实验等。
• 汽车工程：汽车零部件应力/压力/位移/扭矩等测试、汽车摩擦材料应变测试、汽车玻璃装车前后应力变化测量、汽车构件螺栓轴向应力测试等。
• 铁路工程：动车组转向架构架动应力测试和疲劳强度评估等。
• 机械工程：起重机金属结构在不同载荷状和工况条件下应力变化情况、构件强度和刚度分析等、空调管路应力测试等。
• 冶金化工、材料工程
• 医学、生物力学、体育运动领域

今天我们仅以旗舰型数据记录仪TS-960为例，为您带来8个应用场景的简要架构解析。

应用场景：结构试验

该系统被大型综合建设公司和检测研究机构广泛使用，用于各种土木工程和建筑结构的混凝土梁的荷载试验。控制信号（测量值和计算值的电压）在高速采样测量的同时被发送到测试设备。模拟输出也适用于其他测试。

Point

兼容来自应变片、应变式传感器、热电偶、铂电阻和电压数据的各类输入

可使用扩展通道功能对输入值进行计算，并以模拟电压的形式输出到液压系统的控制器。

产品示例

荷载传感器、位移传感器、应变片

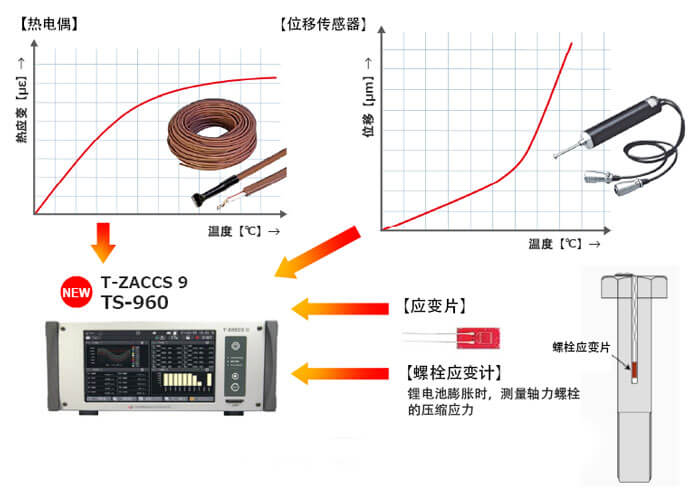

应用场景：电池相关的测量

该系统用于测量由热膨胀引起的蓄电池（锂离子电池）固定部件的变形现象。高速采样可实现电池外壳的应变、地脚螺栓（螺钉）的轴向力和温度的实时测量，并同时显示数值和图形监测数据。

Point

支持M3螺栓的应变片埋入和校准，提供温度特性测试数据.

兼容内置测温功能的应变片；实时显示主应变、主应力和温度补偿应变数据。

可在实时测量轴力螺栓数据的同时进行温度补偿。

应用场景：金属材料测试

该系统广泛用于测量材料试验（弹性和塑性域）中的应变，以研究金属材料的机械性能。通过100ms/SCN的高速采样，可实现实时数字监视和图形显示，以及平均值（两个正面/背面）和最大值/最小值显示。兼容试验机电压信号输入。

Point

高速0.1秒采样间隔，可处理准动态现象。

应变片测量范围广，包括塑性范围（完全补偿应变）。

内置运算功能。

仅使用单个测量设备而无需连接到PC。

图形显示屏幕数据保存在SD卡上（屏幕截图）。

产品示例

应用场景：平面内剪切试验装置

该系统经常被测试和研究机构用于各类大型结构构件及结构模型抗震性能的检测与评定，可用于确定承重墙对地震和水平力的承受水平。测量仪的模拟输出可用作试验机的控制信号。

Point

测量仪的扩展通道功能提供运算处理并通过电压形式输出结果。

适用于液压千斤顶控制。

显示屏支持DVI输出，可在外部监视器上提供相同的数据和曲线显示。

应用场景：混凝土压缩强度试验系统

用于构建测量混凝土抗压强度和静弹性模量的测量系统，用于普通混凝土和高强混凝土等各类混凝土试件的应变测量。实时显示两个正面/背面应变片的测量值和平均值。 兼容来自试验机的电压信号输入（显示最大值/最小值）。

Point

支持数值监视器、最大/最小值监视

根据您的应用选择合适的图形显示（Y-T、X-Y、条形图）

高速测量模式下0.1秒采样间隔

能够处理准动态现象

产品示例

荷载传感器、应变片、压缩计、压缩计（破坏型）

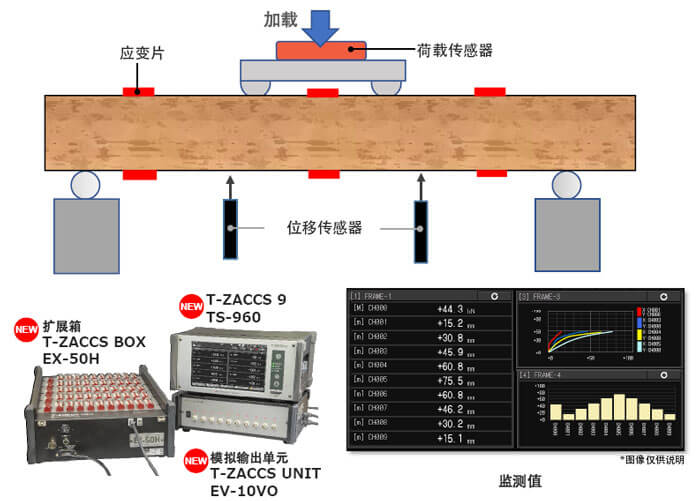

应用场景：木材试验系统

系统适用于近年来备受关注的木结构建筑研发中的梁荷载试验。可实时显示多个通道的直观条形图，结合扩展箱，可实现最多1,000个通道最快 0.1秒的采样测量。

Point

在高速模式下以 0.1 秒的间隔进行测量，处理准动态现象直至断裂。

如果测试设备配备了使用电压信号来触发的自动停止功能，可使用EV-10VO进行控制。

易于识别波动的条形图监视器。

产品示例

荷载传感器、位移传感器、应变片

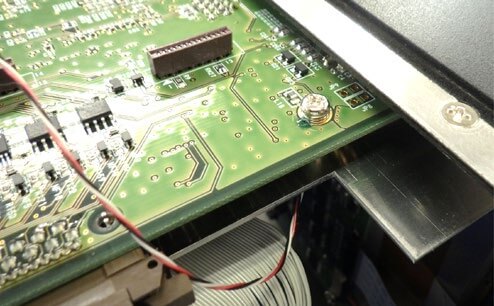

应用场景：电路板紧固螺栓轴力测量

施加到螺栓上的轴向力通常用扭矩计算，但通过使用螺栓应变计（轴力螺栓）直接测量轴向力，可以很容易地测量和检查松动、过度拧紧以及是否达到规定的紧固力。我们可提供M3及以上尺寸的螺栓加工。

螺栓应变计规格

Point

实时显示螺栓轴向力，同时处理数据的温度补偿。

内置最大/最小值的计算功能。

对于带测温功能的应变片，只需连接到单个通道即可同时测量应变和温度。

条形图直观显示。

图形显示屏幕数据保存在SD卡中（屏幕截图）。

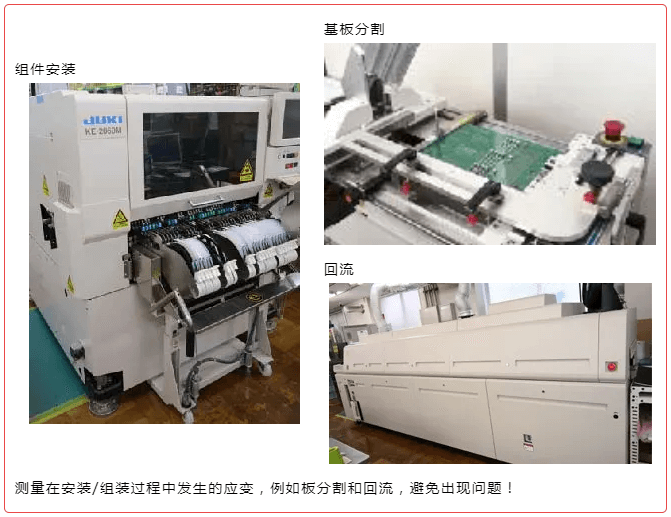

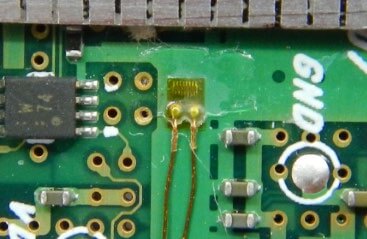

应用场景：印刷电路板应变测量

将电子元件安装在电路板上时，会施加安装压力并在板上产生一些应变。此外，基板分割时也会产生应变。通过应变测量来调查产生了何种类型的应变。

Point

100个扩展通道，根据所设置的公式进行运算并得出结果。

各种算术表达式，包括三角函数、一般函数和应变花分析函数。

最快0.1秒采样测量。

测量数据以CSV格式保存在SD卡中

图像保存功能，包括在显示器上绘制的（屏幕截图）

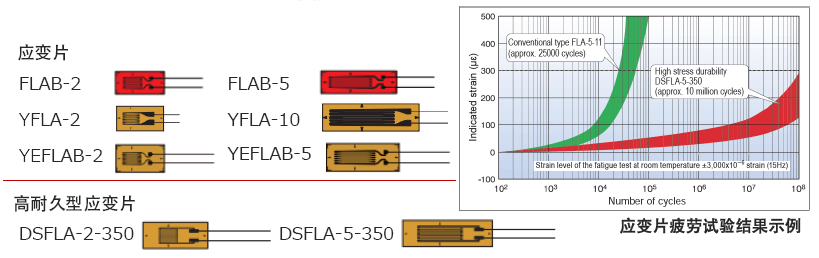

产品示例

应变片
