高分辨率地震记录系统

高速，小型化 & 低功率

DAQlink 5 是便携式地震仪的第五代产品。系统可以配置为独立的监测系统、地震折射系统或分布式地震反射系统。

Vscope软件控制地震仪，提供采集控制，数据质量控制（QC）和文件存储。地震仪利用行业标准的以太网进行命令、控制和快速数据文件传输。

系统特点：

每个地震仪节点1 至 24通道

高速24位ADC – 高达64,000 sps

带宽 – DC 至 20 KHz

低失真 – 0.00008% THD @ 500 sps

宽动态范围 –  >124 dB @ 500 sps

低噪声 – <0.15 µV RMS @ 500 sps

多种时间同步模式

GPS可驯时钟用于连续记录

VHF/UHF无线电便于地下使用

支持使用PTP进行多个单元的时间同步

多种触发模式

锤击开关触发用于主动源采集

时间触发用于噪声监测

LTA和STA触发用于事件监测

两种触发电路可用，一种用于标准的，

另一种用于低电压输入

多种数据存储方式

标准16 Gb内置存储卡

外置式，兼容USB存储接头用于数据备份和传输

以太网连接用于快速数据传输和远程数据存储

内置以太网

通过网络来配置地震仪和监测采集

兼容电缆，Wi-Fi和移动数据

内部FTP服务器用于外部数据存取

选配网络扩展器，用于将多个DAQlink连接起来，以构建高通道数系统

内置接收测试

仪器测试：失真，交叉馈电，共模抑制比，脉冲 & 噪声

传感器测试：电阻，频率，阻尼，灵敏度

DAQlink 5-24地震仪

运行模式：

记录主动源地震数据

使用冲击震源和锤击开关的轻便快速作业队伍

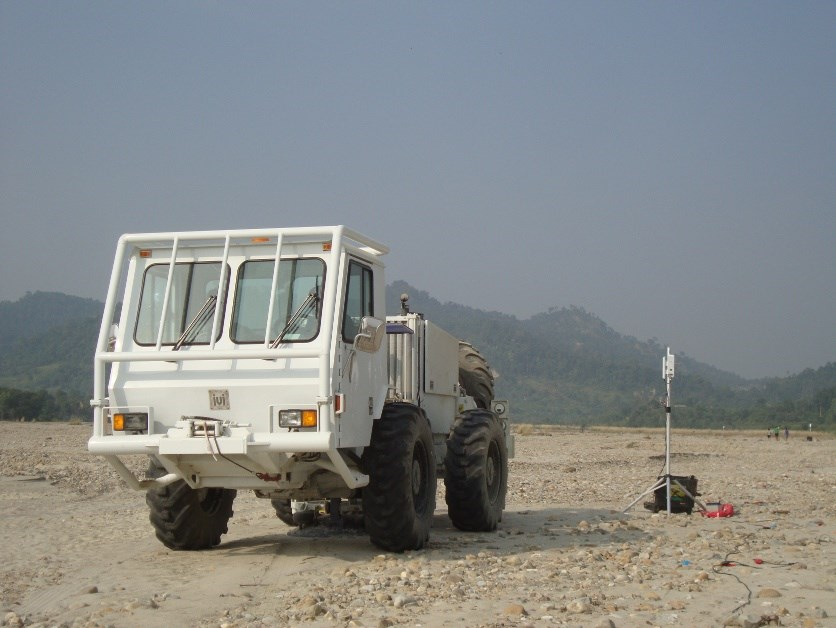

在嘈杂和/或困难的情况下，使用稳态震源和控制器来采集数据

将计算机联网以监控采集过程、质量控制数据，并存储激发记录

记录被动源地震数据

真实的连续记录

使用蜂窝调制解调器用于远程数据采集

配合地表或孔中传感器工作

自动事件检测

连续记录和存储数据

使用LTA或STA来判别事件

检测到事件时，包括自动发送电子邮件通知

标准独立地震仪

超高分辨率海洋地震

使用多个DAQlink 5-24地震仪，构建一个系统，该系统能够以快速的采样率和密集的震源点间距来采集地震数据。

扩展性和灵活性

所有DAQlink5-24地震仪均与Seismic Source公司全系列震源控制电子设备兼容。这包括Force 3 Vibroseis控制器、Boom Box 3炸药同步器和RTM 3远程触发模块。DAQlink地震仪还与Universal Encoder 3兼容。使用UE 3可实现精确的震源操作。

一个可叠加的模块化系统

叠加扩展型DAQlink 5-24单元

DAQlink 5-24地震仪被设计为可叠加扩展成48通道（甚至更多）的系统。只需将各个主机单元扣在一起并连接电缆即可。

DAQlink 5-24具备网络系统授时功能，因此单个GPS模块即可同步堆叠中的所有DAQlink 5-24单元，从而提高整体定时精度。

整个系统连接到一台计算机上，该计算机控制地震仪网络并存储采集到的地震数据。这台计算机还可以在数据采集的同时进行质量控制。使用提供的软件，地震数据可以存储在Raw (.dat)、SEG2 (.sg2)、SEGD (.sgd)、SEG-Y (.sgy)、ASCII (*.csv)或MiniSEED格式中。

叠加扩展型DAQlink 5-24：48通道配置

大型项目                                                                             分布式节点项目

分布式连接配件

除了将DAQlink 5-24单元堆叠在一起外，还可以使用100Base-T网络构建地震仪网络：

• 有线解决方案 - 分布式DAQlink可将单元之间的距离从100米扩展到3公里

• Wi-Fi解决方案 - 使用标准Wi-Fi收发器的典型视距通信

• 互联网解决方案 - 将每个DAQlink或整个DAQlink系统连接到移动数据调制解调器，并通过CloudConnect从任何位置下载数据。

技术指标：

模数转换：24位，高速，Δ-Σ转换器

典型动态范围：大于124 dB（@ 500 sps）

交叉馈送：优于124 dB（@ 500 sps）

共模抑制：优于100 dB（@ 500 sps）

总谐波失真：优于0.00008%（@ 500 sps）

典型噪声基底：0.15微伏RMS（@ 500 sps）

带宽：0至27千赫兹（未滤波）

前置放大器增益（用户可选）：x1（0 dB），x4（12 dB），x16（24 dB），x256（48 dB）

最大输入信号：x1增益-6.5伏峰峰值

输入阻抗：100千欧

数字滤波器：

低切滤波器-禁用，0.001-120赫兹

滤波器类型-线性或最小相位

抗混叠滤波器：85%奈奎斯特频率

采样间隔：0.016、0.032、0.0625、0.125、0.250、0.500、1.0、2.0、4.0、8.0、16.0毫秒

采样率：64,000、32,000、16,000、8000、4000、2000、1000、500、250、125、62.5样本每秒

记录长度：无限制（连续记录）

记录模式：

DAQlink（由外部事件触发）

Sigma（连续记录）

触发精度：在任何采样频率下±1微秒

预触发延迟：最长32秒

后触发延迟：最长100秒

物理特性:

内部网络：

双100-BaseT以太网芯片

支持系统间PTP时钟同步

包含实时数据传输

内部CF卡内存：16 GB标准（可扩展）

可选外部可拆卸内存：32 GB（可扩展）

GPS接口标准:

内部时钟与GPS时间同步

GPS时间和位置与数据一起保存

功耗（每24通道）：每通道小于0.13瓦

电源要求：11至28 VDC

内部测试：仪器和检波器排列的内部验证测试

尺寸（标准版）：大小：280 x 246 x 56毫米（11.0 x 9.7 x 2.2英寸）

重量：2.0公斤（4.4磅）

工作温度（Operating Temperature）：-40°至80°C

外壳（Case）：坚固的铣削铝制

防水密封-IP67
