DAQlink 4高分辨率分布式地震仪

产品介绍：

DAQlink 4 是便携式地震仪的第四代产品。系统可以配置为独立的监测系统、地震折射系统、或分布式地震反射系统。

Vscope软件控制地震仪，提供采集控制，数据质量控制（QC）和文件存储。地震仪利用行业标准的以太网进行命令、控制和快速数据文件传输。

DAQlink 4，高分辨率分布式地震仪，便携式地震仪，小型便携式地震仪，地震数据采集仪

系统特点：

性能优秀

● 每个地震仪节点1至24通道

● 高速24位ADC–高达64,000sps

● 带宽–DC至20 KHz

● 低失真–0.00008%THD@500sps

● 宽动态范围– >124dB@500sps

● 低噪声–<0.2µVRMS@ 500sps

多种时间同步模式

● GPS时钟训练用于自动记录

● VHF/UHF无线电便于地下使用

● 或者通过电缆同步多套DAQlink

多种触发模式

● 锤击开关触发用于炮点采集

● 时间触发用于噪声监测

● LTA和STA触发用于事件监测

● 两种触发电路可用，一种用于标准的，另一种用于低电压输入

多种数据存储方式

● 标准16 Gb内置存储卡

● 外置式，兼容USB存储接头用于数据备份和传输

● 以太网连接用于快速数据传输和远程数据存储

内置以太网

● 通过网络来配置地震仪和监测采集

● 兼容电缆，Wi-Fi和蜂窝数据

● 内部FTP服务器用于外部数据存取

内置接收测试

仪器测试：

失真，交叉馈电，共模抑制比，脉冲&噪声

传感器测试：

电阻，频率，阻尼，灵敏度

升级版优点：

● 最大采样率提高到1/64 ms；

● 带宽提高到20kHz;

● 时钟同步增加了对VHF无线电的支持；

● 动态范围提高到124dB；

● 单节点24通道（已无6，12通道）；

● 数据格式增加了强震仪的MiniSEED格式，可作为连续记录地震的硬件。

运行模式：

作为独立地震仪运行

● 使用大锤和锤击开关

● 小型、轻便系统适用于小型、快速的工作

作为采集系统运行

● 使用激振震源和Force 3控制器

● 网络计算机用于监测采集、质量控制数据和存储炮点记录

被动监测

● 真实的连续记录

● 使用蜂窝调制解调器用于远程数据采集

● 配合地表或孔中传感器工作

自动事件检测

● 连续记录和存储数

● 使用LTA（长期平均）或STA（短期平均）

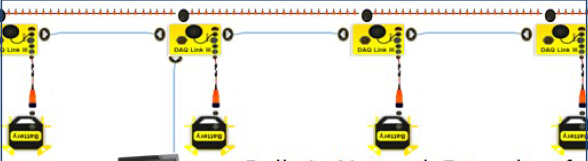

分布式DAQlink4系统

分布式DAQlink 4系统由标准DAQlink 4地震仪和内部高速网络扩展器组成。通过廉价的双绞线电话电缆，这些网络扩展器发送触发时间并从其他的DAQlink接收地震数据。这些电缆长度可达3千米。

整个系统接入一台用于控制地震仪网络和存储采集到的地震数据的计算机，这台计算机可以在采集的同时提供质量控制。最终数据文件可以存储为SEG‑2, SEG‑D, SEG-Y, ASCII或MiniSEED 格式。

可扩展性和灵活性

所有的DAQlink 4地震仪均与Seismic Source公司生产的震源控制产品相兼容。

包括：

● Force 3可控震源控制器，

● Boom Box 3炸药同步器，

● RTM 3远程触发模块。

● DAQlink节点也与通用编码器Universal Encoder 2相兼容。

● 使用UE2以实现精确的震源操作。

VibraScope软件

功能：

● 配置DAQlink4用于采集

● 监测地震仪的运行

● 下载和评价数据

特点：

● 数据显示

● 分析–振幅&相位谱

● RMS噪音和信号图

扩展：

● 对于大系统，DAQlink 4地震仪与iSeis

● Sigma Field全线软件相兼容，包括

● Source Link & Sigma Observer

欧美大地公司代理DAQlink地震仪系列产品，欢迎垂询！
