T-ZACCS BOX 测量用扩展箱 AU-50

型号：AU-50

用途：TS-360、TDS-540扩展箱，也可与ASW-50C / SSW-50D 混合使用，实现最大1000通道扩展

标准规范：

询价 索取资料
相关产品

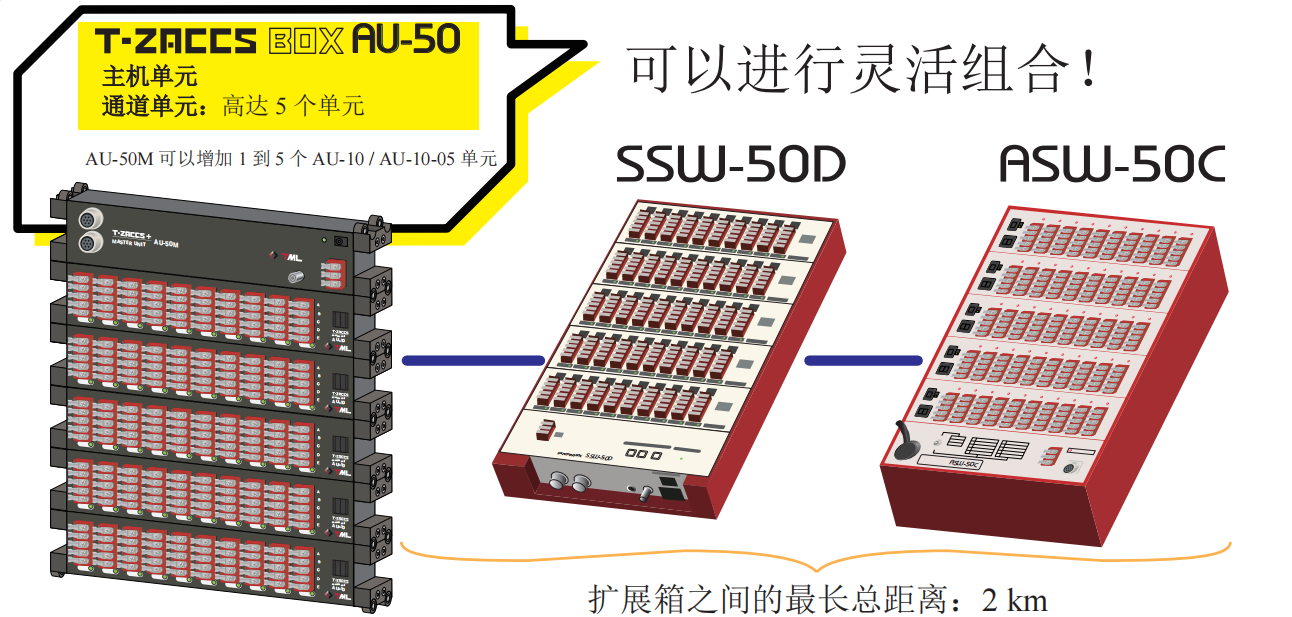

T-ZACCS BOX AU-50 由一个主机单元和一个通道单元组成。AU-50 可以与 TS-360、TDS-540 等一起使用，也可以与传统的扩展箱 ASW-50C / SSW-50D 混合使用。

通过连接多个单元，可以测量多达 1000个测量点。





规格

T-ZACCS+ 主机单元 AU-50M

测量点个数 通道单元连接 高达 50 个测量点
应变测量
适用的接线方法
应变片电阻
四分之一桥 3 线制 120 / 240 / 350 Ω
半桥 120 ~ 1000 Ω
半桥公共补偿全桥 120 ~ 1000 Ω
全桥 120 ~ 1000 Ω
全桥恒流法 350 Ω
传感器电缆的
延长范围
全桥恒流法 350 Ω
电缆总电阻：
400 Ω 或更低
灵敏度变化 全桥恒流法 350 Ω
电缆总电阻 100 Ω 条
件下： +0.1% ~ -0.5%
导线电阻
补偿范围
CometB（1G3W）
应变片电阻 120 Ω：约 100 Ω 或更低
应变片电阻 240 Ω：约 200 Ω 或更低
应变片电阻 350 Ω：约 300 Ω 或更低
零点灵敏度
± 1.0 × 10-6  ε / ℃ 或更低（四分之一桥）
± 0.5 × 10-6  ε / ℃ 或更低（半桥）
初始不平衡
± 700 × 10-6  ε 或更低（四分之一桥 3 线制）
± 500 × 10-6  ε 或更低（半桥）
直流电压
测量
输入阻抗 1 MΩ 或更高
B、D 端子间的
允许输入电压
DC ± 50 V（最大值）
其他规格参数 包含在数据记录器主机的规格中
热电偶温度测量 包含在数据记录器主机的规格中


T-ZACCS 通道单元 AU-10 / AU-10-05

测量点个数 10
输入端子 两用螺丝和焊接型
一键式接头 NDIS 一键式接头（仅限 AU-10-05）
电源供电
由 TS-360 供电
* 需要 AC 适配器，具体取决于连接的单元数
   量和电缆延伸长度
工作温度 / 湿度范围 -10 ~ +50 °C ，85% 或更低（非冷凝）
