T-ZACCS 9 TS-963高速·高精度·高性能数据记录仪 - 欧美大地仪器设备中国有限公司

日本TML公司全新推出T-ZACCS 9 TS-963，是T-ZACCS系列新一代数据记录仪中的旗舰机型。T-ZACCS 9 TS-963是T-ZACCS系列中的数据记录仪，集高速、高精度和高性能于一身。它可以与包括应变片在内的各种传感器组合使用，可用于小规模测量到多达1000个测量点的大规模测量，并可通过主机或电脑轻松进行各类简单或复杂的设置，操作简便，性能如一。T-ZACCS扩展箱EX-50H和模拟输出单元EU-10VO同步发售。

特点

· 内置30点测量单元，连接扩展箱时最多可测量1000点

· 通过新一代A/D转换方法实现高精度和高稳定性的测量

· 支持应变片、应变式传感器、热电偶、Pt-RTD和直流电压的测量

· 所有通道同步采样，高精度模式下0.4s(50Hz)和0.34(60Hz)，高速模式下0.1s

· 提供高分辨率模式

· 支持应变完全补偿法

· ±1秒/天的时钟精度实现稳定的间隔测量

· 通过传感器ID批量设置系数、单位、小数字数、传感器类型

· 多种检查功能（可设置定时器自动检查）

· 配备自动测量功能，包括间隔测量、比较器测量、报警测量、采样测量和序列测量

· 测量数据存储在内置4GB内存中，支持SD卡作为外部存储

· 扩展通道功能，进行通道间的运算和应变花分析等，还可以使用“IF”、“MAX”和“MIN”进行逻辑运算进行高级操作

· 搭载9英寸广视角LCD宽幅触摸屏，宽屏操作舒适方便，具有用户友好的屏幕设置。

· 可通过DVI接口输出使用外部显示器（TML推荐）进行显示

· 标配LAN、USB和RS-232C通讯接口，可通过PC进行控制

系统框图

规格

型号		TS-963
测量点数	使用扩展箱	最大1000点
	同时使用扩展箱和内置测量单元	(使用带测温功能的应变片时，最大2000点)
	使用内置测量单元	30点 (使用带测温功能的应变片时，最大60点)
测量速度		高速模式： 0.1s
测量速度		高精度模式： 0.4s (50Hz) 、0.34(60Hz)
测量模式		初始，直接，测量
测量模式		(温度测量只支持使用直接测量)
简单测量		系数 1.00, 单位:取决于传感器模式, 小数点: 取决于传感器模式
补偿模式		Comet NON / Comet A / Comet B
监视	设置表格数	5
	显示框架数	0 ~ 4
	显示模式	数值, 最大值/最小值
	显示模式	Y-T 图表、X-Y 图表、条形图
	显示通道	数值监视、最大值/最小值显示、图表显示（Y-T 图表、X-Y 图表、条形图）
测量	手动测量	开始键 (触摸屏上的START按钮)
	自动测量	间隔测量，比较器测量，报警测量，采样测量，序列测量
	接口	LAN, USB, RS-232C
传感器模式	应变	四分之一桥3线法 120 / 240 / 350 Ω
		半桥法, 半桥公共补偿, 全桥法,全桥高分辨率模式, 全桥恒流 350Ω, 全桥恒流 350Ω高分辨率模式, 全桥0-2V模式
		内置测温应变片 120 / 240 / 350 Ω
	温度	热电偶 T/ K/ J/ B/ S/ R/ E/ N
	温度	Pt-RTD Pt100 3W
	电压	640mV, 64V
扩展通道设置	功能	函数运算和通道间的运算
	通道数	100通道
	可用变量	通道, 扩展通道, 常量
	操作	四则算术运算、三角函数、通用函数（绝对值、对数、指数等）、应变花分析函数和多段式倾斜计函数、逻辑函数及其他
记录		内存(4 GB), SD卡(TML指定)
接口		LAN, USB, RS-232C
外部尺寸		328 (W) × 174 (H) × 424 (D) mm
重量		约5 kg
电源		AC 100 ~ 240 V 50/60 Hz 152 VA Max.

应用

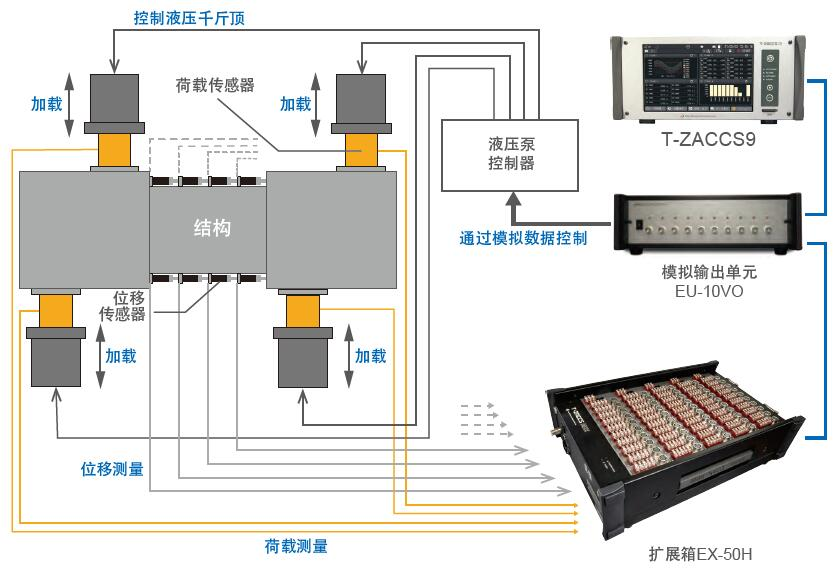

示例一：复杂的结构试验

在结构的弯曲和剪切试验中，使用T-ZACCS 9和扩展箱EX-50H测量液压千斤顶施加的力和结构各点的位移，根据测量值获取弯曲力和剪切力。通过使用T-ZACCS 9的扩展通道和模拟输出单元EU-10VO，在扩展通道中计算测量值，把结果转换为模拟数据并输出。然后将模拟数据输入到液压千斤顶的泵控制器，用于控制液压千斤顶。由此可以创建一个控制泵控制器并自动获取测量值的系统。

示例二：结构耐久性试验

由于T-ZACCS 9可以在0.1秒内测量多达1000点，因此适用于如结构耐久性试验这类需要重复采集多个传感器的准动态测量。在这类系统中，每台仪器之间的连接距离可以延长至100米，因此每个扩展箱都可以靠近传感器放置，适合大型结构的测量。测量值存储在T-ZACCS 9中，同时可由PC端软件实时获取。
