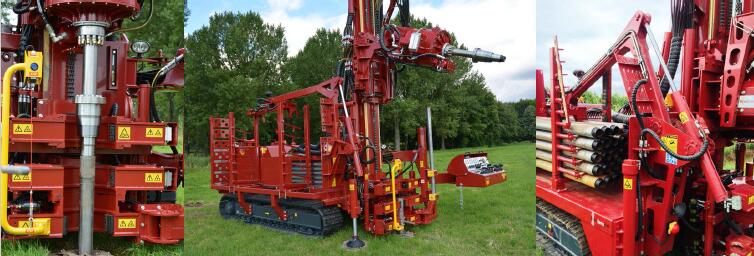

MidRotoSonic 中型回转声波振动动力头

公制

英制

最高频率

0 - 150 Hz

0 - 150 Hz

声波振动器的输出力

227 kN

50 k lbf

2个机械同步的偏心轴

旋转扭矩：顺时针方向 0-140 rpm

5.605 Nm @ 240 bar

4,134 ft-lbf @ 3,480 psi

旋转扭矩：逆时针方向

7.200 Nm @ 310 bar

5,315 ft-lbf @ 4,495 psi

动力头最大倾角

90°

90°

减震器/缓冲器类型

空气减震器

空气减震器

声波动力头的最大液压

310 bar

5,000 psi

声波动力头重量

1.200 kg

2,700 lbf

与声波动力头一起使用时输出的上拉力

10.000 daN

22,480 lbf

与声波动力头一起使用时输出的下拉力

10.000 daN

22,480 lbf

静态上拉力

10.000 daN

22,480 lbf

静态下拉力

10.000 daN

22,480 lbf

倾斜钻进的角度（垂直于行驶方向）

10°

10°

由钻机发动机提供动

186 / 265 kW

250 / 355 HP

钻机

公制

英制

卡特彼勒六缸水冷发动机

200 kW

275 HP

折叠后的尺寸（长x宽x高），约

8.850 x 2.310 x 2.995 mm

29’ x 7’7” x 9’11”

最大高度(钻进时）

7.500 mm

24’7”

重量，约..

15.000 kg

33,000 lbs

油箱(柴油)容积

190 升

50 加仑

负荷传感液压系统

已含

已含

旋转臂上的控制面板

已含

已含

高压水泵

19 l/min. @ 210 bar

5 gpm @ 3,045 psi

大流量水泵

160 l/min. @ 45 bar

42 gpm @ 652 psi

铝制水箱

500 liter

132 gallon

橡胶履带

已含

已含

驾驶无线遥控器

已含

已含

工作灯

4

4

桅杆

公制

英制

冲程

5.200 mm

17’

桅杆滑动液压缸行程

1.000 mm

3’ 31/8”

上拉力

120 kN

26,977 lbf

下拉力

80 kN

17,984 lbf

上拉和下拉的速度

45 m/min

147 ft/min

双液压卸扣钳

60 - 350 mm

2 3/8”- 13 7/8”

可调的夹紧力

250 kN

56,202 lbf

卸扣扭矩

78 kNm

57,530 ft-lbf

卸扣液压缸

已含

已含

主绞车

1.000 daN, 100 m/min, 100  m

2,250 ft-lbf, speed 328’/min, 328’

钻杆/套管装卸装置

不同钻杆层间的机械分离器

已含

已含

套管或钻杆存放架（其尺寸取决于直径和长度）

已含

已含

选购件

公制

英制

SPT（标准贯入试验）自动落锤，在控制面板上有锤击

计数器

安装在卸扣钳上的套管提升器

200 kN  行程 300 mm

45,000 lbs 行程 12”

不同钻杆层间的气动分离器

双缸泥浆泵

570升@ 45 bar

150 加仑 @ 652 psi

SPX40 软管泵

114 l/min @ 9.6 bar

30 gpm @ 140  psi

钢履带

可浮动的三脚夹具

ManipAll 300 (磁性钻杆装卸机械手)

安全笼

可旋转的第二桅杆，装有第二台绞车
