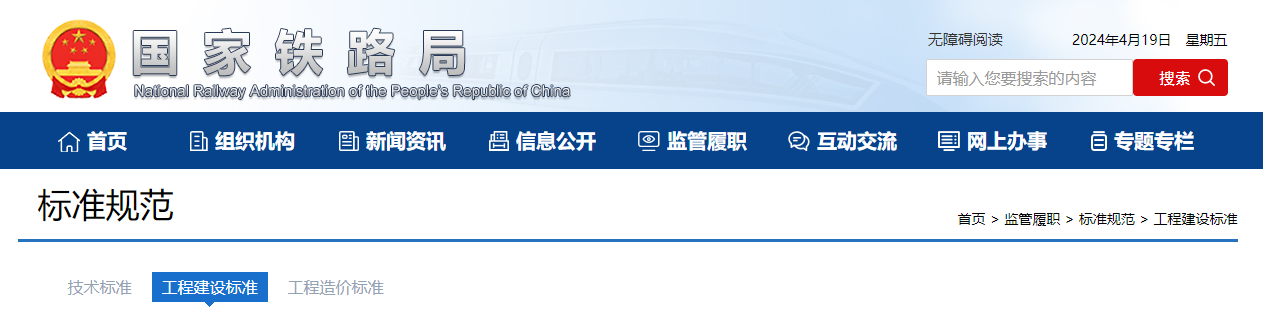

2024年3月20日国家铁路局发布了铁道行业标准的公告（工程建设标准2024年第2批），公告中提到了为适应铁路路基的建设需要，强化路基工程施工质量关键环节管控，推动铁路路基建造技术进步，国家铁路局组织对《高速铁路路基工程施工质量验收标准》TB 10751-2018、《铁路路基工程施工质量验收标准》TB 10414-2018 和《铁路路基支挡结构设计规范》 TB 10025-2019 这3项铁路工程建设标准相关内容进行局部修订，并将修订的条文进行公布，自公布之日起实施。

在《高速铁路路基工程施工质量验收标准》TB 10751-2018、《铁路路基工程施工质量验收标准》TB 10414-2018 这2项标准的修订条文中均对CFG桩、螺杆（纹）桩等素混凝土桩内容进行修订，修订了一般规定和主控项目里的某些条目，强调了施工设备需采用自动化监控的信息化手段和不同土性差异下素混凝土桩成桩质量控制，规定了素混凝土桩检验数量以及新增了检验方法，详细条目见下文：

一、《高速铁路路基工程施工质量验收标准》TB 10751-2018

（一）修改第5.14.3条。

原文为：

CFG桩、螺杆（纹）桩等素混凝土桩桩底应置于设计规定的地层中，施工过程中应记录钻进及地层变化时的机具设备反应，核对设计地质资料，终桩应符合设计桩长并满足代表性工艺试验确定的电流值或其它反映钻进阻力的仪表读数要求。地质条件发生变化，成桩施工达不到终桩要求时，施工单位或监理单位应向建设、设计单位反馈，勘察设计单位应及时进行现场处理。

条文说明修改为：

素混凝土桩（CFG桩、螺杆（纹）桩）设备钻进过程中，通过设备记录的钻进地层电流值（或其它反映钻进阻力的仪表读数）和其对应地层高程，进行设计地质资料的现场核对，确定桩端是否到达设计预定的地层。施工设备采用自动监控的信息化手段， 更便于及时获取施工桩长、电流及垂直度等参数。

不同地区的土性相差较大，素混凝土桩的成孔效果及施工情况可能存在差别，根据国内工程经验，螺杆（纹） 桩需要加强黏性土、粉土、砂土、碎石土、湿陷性黄土地层之外其他土层中的成桩质量控制，CFG桩需要加强淤泥层、泥炭土层、淤泥质土层、含块石（碎石、卵石）夹层的地层及30m以上桩长的成桩质量控制。

视频·热法桩身完整性测试（完整视频可以关注“基桩检测”公众号查看）

除了低应变、高应变、超声波检测法，成孔质量控制新技术-热法桩身完整性测试。

TIP测试是利用水泥凝固过程中水化放热的原理，在桩身中预埋测温电缆，测量并记录桩身沿深度方向的温度，根据温度的变化情况，来对桩身的完整性及桩身轮廓尺寸进行评价分析。

相比于声波透射法及低应变法等传统完整性测试技术有以下几点优势:

1、检测时间早，灌注混凝土之后即可开始检测，48~72小时即可得出检测结果，早发现问题早解决问题降低损失。

2、可评价钢筋笼内外混凝土质量

3、可计算钢筋笼保护层厚度

4、可评估竹节桩、支盘桩等异形基础的混凝土浇筑质量与桩身实际尺寸

成孔深度和桩端到达设计持力层是素混凝土桩的重要质量控制指标，施工桩长达到设计桩长且施工电流满足代表性工艺试验确定的电流值要求时，才能终桩；否则施工单位按相关程序向监理单位、建设单位报告，勘察设计单位现场确认地址状况，研究确定相关处理措施。

（二）修改第5.14.9条。

原文修改内容见红字部分：

CFG桩、螺杆（纹）桩等素混凝土桩的桩长应满足设计要求。截桩后桩顶高程应符合设计要求，允许偏差为±50mm。

检验数量：施工单位全部检验，并按总桩数的2‰且不少于3根进行桩长验证。监理单位按施工单位检验数量的20%见证检验，且见证检验桩长验证不少于3根。

检验方法：测量钻杆或沉管长度，施工中对照钻机上的深度控制标线观察；仪器测量桩顶高程；检查施工记录。成桩后采用钻孔取芯法验证桩长，有疑问时，钻孔取芯法双倍抽检或采用旁孔透射法验证。

PST旁孔透射法操作（点击上方图片了解详情）

二、《铁路路基工程施工质量验收标准》TB 10414-2018

（一）修改第5.14.2条。

条文修改为：

CFG桩、螺杆（纹）桩等素混凝土桩桩底应置于设计规定的地层中，施工过程中应记录钻进及地层变化时的机具设备反应，核对设计地质资料，终桩应符合设计桩长并满足代表性工艺试验确定的电流值或其它反映钻进阻力的仪表读数要求。地质条件发生变化，成桩施工达不到终桩要求时，施工单位或监理单位应向建设、设计单位反馈，勘察设计单位应及时进行现场处理。

（二）修改第5.14.7条。

条文修改为：

CFG桩、螺杆（纹）桩等素混凝土桩的桩长应满足设计要求。截桩后桩顶高程应符合设计要求，允许偏差为±50mm。

检验数量：施工单位全部检验，并按总桩数的2‰且不少于3根进行桩长验证。监理单位按施工单位检验数量的20%见证检验，且见证检验桩长验证不少于3根。

检验方法：测量钻杆或沉管长度，施工中对照钻机上的深度控制标线观察；仪器测量桩顶高程；检查施工记录。成桩后采用钻孔取芯法验证桩长，有疑问时，钻孔取芯法双倍抽检或采用旁孔透射法验证。
