简介：

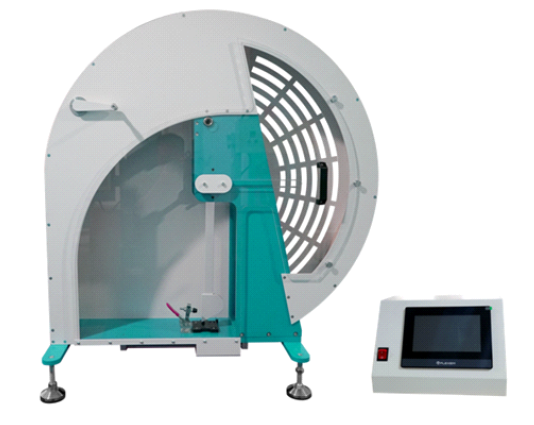

沥青混合料作为一种沥青-集料的混合材料，其整体的黏结质量与沥青与集料之间的黏附力(Adhesion)和沥青内部的内聚力(Cohesion)有关。摆式沥青内聚力试验仪就是一种最初在英国开发，用于测量沥青内聚力的试验设备。这种试验方法被收录为欧盟试验标准EN 13588，其测试结果内聚力(Jcm2)也作为一种沥青质量控制指标被收录到EN 13808阳离子乳化沥青技术规范和EN 15322稀释沥青和软沥青技术规范中，主要用于评价沥青路面表面处置材料的质量是否合格。

例如：

因此，基于沥青内聚力测试的重要性，未来公路市场以养护为主的发展趋势，以及乳化沥青使用量的持续增长我们在将进口设备国产化的过程中，也完成了这种测试设备的国产化。

设计特点

提高试验效率

根据EN13588试验标准的要求，沥青内聚力测试需要首先以10℃为间隔进行3组试验，直至获取得到3个测试结果M1(C1，T1)，M2(C2，T2)和M3(C3，T3)，其中T1<T2<T3，且C2最大。然后再测量两个额外温度的试验(T4=T2-5℃，T5=T2+5℃)，记录测量结果C4和C5。

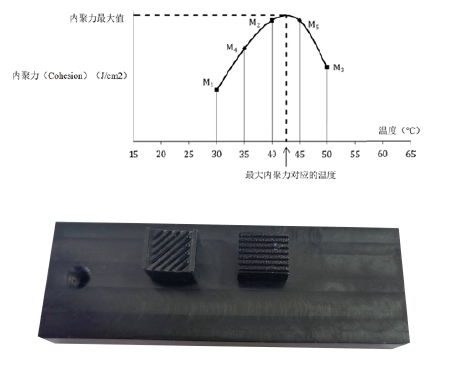

通过5个温度的测量结果可以绘制沥青的温度-内聚力曲线，从曲线中可以得到最大内聚力对应的温度以及最大的内聚力。如果希望比较实际测量结果和理论计算结果的差异还可以增加一组最大内聚力对应温度的测试。
综上所述，绘制温度-内聚力曲线的完整试验至少要进行5~6组温度的试验，每组试验要求进行6个样品的测试，并取其中至少4个有效值用于计算。因此，对于一种样品，至少要一次性准备30~36个试件用于测试;如果是要对比不同沥青材料的性能，则试件需求量将成倍增长。在这种情况下，国产化的沥青试模(如图所示，详细原理请参考规范说明)大幅度降低了设备成本，用户完全可以一次性准备多种样品试件，大幅度提高试验效率。

试验过程的自动化

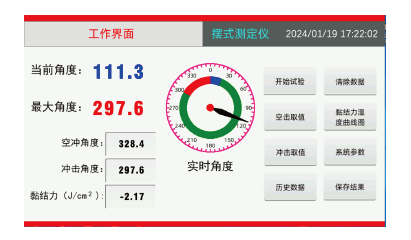

我们为仪器配备了小型的彩色触屏控制器，内置试验软件，将控制器与试验设备连接后，测试结果可以自动输入到软件，当所有测试完成后，软件可以按照规范的要求自动计算测试结果和绘制曲线。控制器带有USB接口，可以通过U盘导出试验数据。
