ETH-T1L 模块是一种基于10BASE-T1L 新标准的创新技术以太网交换机，可实现远距离快速数据通信。这种突破性的解决方案为 1200 米以上的数据和电力传输提供了基于单对以太网电缆的基础设施。

它是连接加速度计、记录仪和其他数据集中型设备的理想解决方案，在大型安装设置中允许以高达10 MBps 的速度传输数据。高性价比的电缆和简单的布线是 ETH-T1L 的特点，它赋予并扩展了多种数据记录仪的组网功能，如ela和albris。

♦ 2 个10BASE-T1L 端口
♦ 2 个10/100BASE 端口
♦ 标准 TCP/IP 网络
♦ 以太网供电（PoE），无需单独为任何设备供电

♦ 模块间最长可达1200m 电缆

♦ 螺栓端子安装简单
♦ 高性价比电缆
♦ 减少安装时间
♦ 扩展的网络提供了覆盖任何距离的可能性
♦ 与 GeoSIG产品完全兼容

安装案例拓扑结构

高层建筑案例1

由单一电源集中供电，形成标准的 TCP/IP 网络 (LAN)。高动态范围的加速度仪 (albris) ，在每个测量点都有完整的数据记录和存储冗余。单个 GPS 模块为所有记录仪提供纳秒精度的计时。固定电话或 4G 路由器为远程数据采集和配置，以及任何通知提供互联网接入服务。任何其他的 TCP/IP 设备，如计算机、打印机等，也可以连接进来。可以添加到现有的 LAN。

高层建筑案例2

由单一电源集中供电，形成标准的 TCP/IP 网络 (LAN), 这次的分布略有不同。低动态范围的加速度仪 (ela) ，在每个测量点都有完整的数据记录和存储冗余。在加速度仪 (ela) 的干接点继电器上可以产生报警信号，可基于网络上所有设备的表决逻辑。单个 GPS 模块为所有记录仪提供纳秒精度的计时。固定电话或 4G 路由器为远程数据采集和配置，以及任何通知提供互联网接入服务。任何其他的 TCP/IP 设备，如计算机、打印机等，也可以连接进来。可以添加到现有的 LAN。

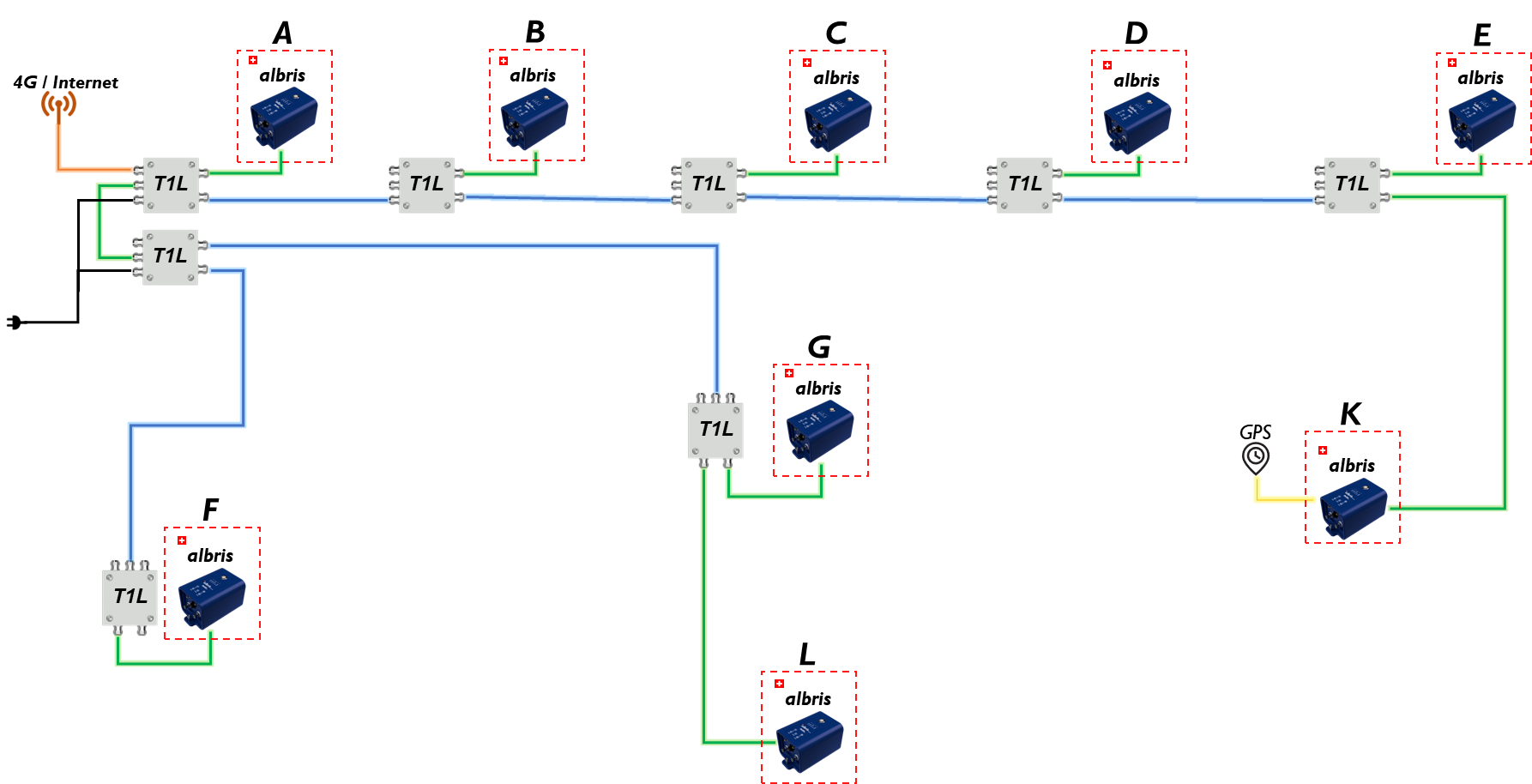

大坝案例

一个真正的树状拓扑，具有高动态范围的加速度仪 (albris) ，在每个测量点都有完整的数据记录和存储冗余。单个 GPS 模块为所有记录仪提供纳秒精度的计时。固定电话或4G 路由器为远程数据采集和配置，以及任何通知提供互联网接入服务。任何其他的 TCP/IP 设备，如计算机、打印机等，也可以连接进来。可以添加到现有的 LAN。

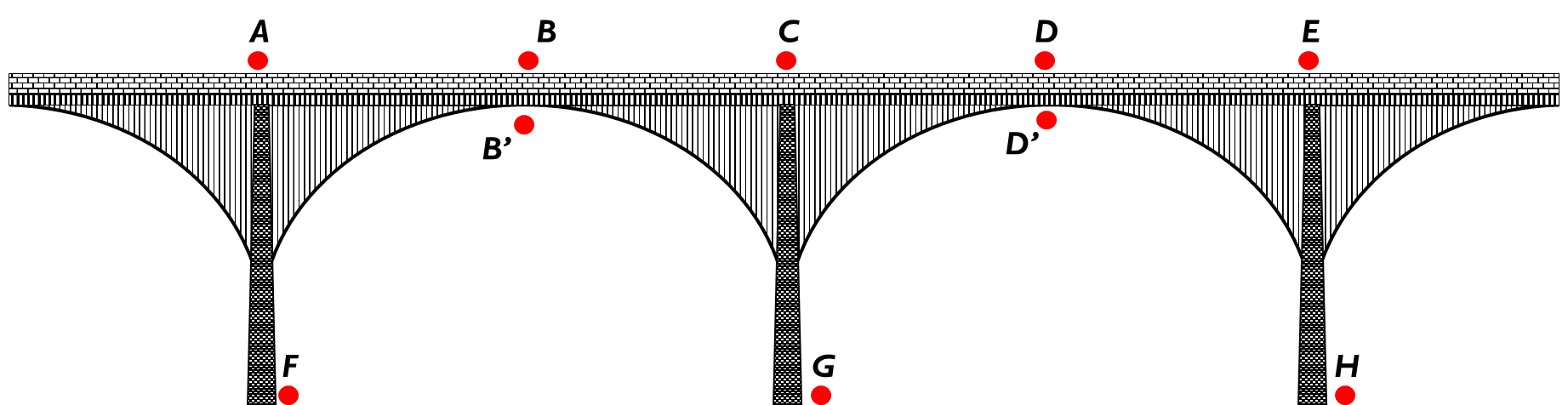

桥梁案例1

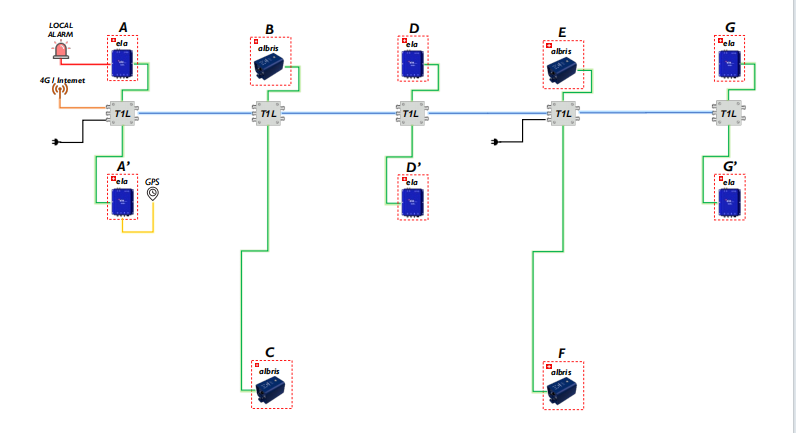

一个真正的总线拓扑，具有两端供电和混合动态范围加速度仪 (albris 和 ela) ，在每个测量点都有完整的数据记录和存储冗余。在加速度仪 (ela) 的干接点继电器上可以产生报警信号，可基于网络上所有设备的表决逻辑。单个GPS模块为所有记录仪提供纳秒精度的计时。固定电话或 4G 路由器为远程数据采集和配置，以及任何通知提供互联网接入服务。任何其他的 TCP/IP 设备，如计算机、打印机等，也可以连接进来。可以添加到现有的 LAN。

桥梁案例2

2.5 km 长距离拓扑，具有中央供电和混合动态范围加速度仪 (albris 和 ela) ，在每个测量点都有完整的数据记录和存储冗余。单个 GPS 模块为所有记录仪提供纳秒精度的计时。固定电话或 4G 路由器为远程数据采集和配置，以及任何通知提供互联网接入服务。任何其他的 TCP/IP 设备，如计算机、打印机等，也可以连接进来。可以添加到现有的 LAN。
