陀螺仪垂直性探头在井眼周围的存在金属套管或磁性材料而不能使用标准垂直性探头的情况下获取钻孔倾角/方位测井数据。陀螺磁三分量探头在陀螺仪垂直性探头基础还获取三维磁性数据，用于磁性矿体的定位

测量原理：

陀螺仪垂直性探头包括用于定向测量的万向节安装的航向陀螺仪来测定方位，三个加速度计测量井斜。陀螺磁三分量探头增加一个高速三分量磁计可连续测量磁场X，Y和Z方向的参数。这些参数用于计算探头周围磁场的大小和方向。

特征

连续记录钻孔倾角/方位；

不受金属套管和磁性材料影响；

与‘速率’陀螺仪相比漂移小；

自然伽马测量；

周围磁场的强度和方向。

测量物理量

钻井井斜/方位角;            钻井偏移;

真垂直深度;                 自然伽马;

磁场方向与大小;

操作条件

钻孔类型:裸眼井/套管井;充水/充气：居中定位:扶正器

建议测井速度:3m/min

应用

水文 / 矿产 / 工程

在金属套管和磁性矿藏区域内测量钻孔垂直度

磁性矿体定位（陀螺磁三分量探头）

技术参数

直径 : 45mm

长度 : 2.29m

重量 : 12kg

温度 : 0-70℃ ( 可扩展 )

最大压力 : 20MPa

倾角测量范围 : 0°~30°

方位角测量范围 : 0°~360°

磁计测量范围 : +/-100μT

产品代码

I002150 陀螺垂直性探头含自然伽马

I014559 陀螺磁三分量探头含自然伽马

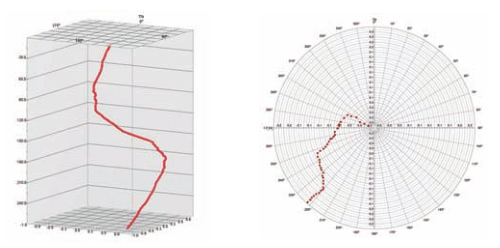

陀螺垂直性探头                                      测井数据案例
