双聚焦感应探头同时提供两个电导率测井，分别对应于“中”和“深”度地层电导率探测。在多孔或渗透性强的地层中，钻井液渗入形成一个具有不同电性的“侵入带”。这两种深度两种深度探测可获得不同深度的地层电性特征。1”聚焦感应探头仅提供单一介质穿透电导率测井曲线。适用于细孔干燥或塑料套管的钻孔的电导率/电阻率测量，主要用于矿物勘探。

测量原理:

探头中发射线圈产生的高频振荡电磁场，在钻孔周围地层中产生一个感应交变电流，该电流在探头中的接受线圈产生一个感应电动势，与地层电导率成正比。发射线圈和接收线圈之间的间距决定着测量的探测深度，附加的聚焦线圈能将井眼的影响降到最低。

特征

可在湿/干井眼或塑料套管中进行地层电导率测量

通过中和深两个探测深度的测量提供侵入带的相关信息

最小井眼信号PSD（相敏探测器）的聚焦测量可区分磁化率信号和电导率信号

测量物理量

深度地层电导率

中度地层电导率

自然伽马

操作条件

钻孔类型 : 裸眼 / 塑料或钢套管 ，充气/水井

建议测井速度 : 5m/min

应用

水 文：

显示渗透层和孔隙度

地层水矿化度

长期的井中检测

矿 产/工 程：

矿物识别和质量；评估相关性

其 他：

显示碳氢化合物

技术参数

直径 : 43mm

长度 :2.52m

重量 : 8.6kg

温度 : 0-70℃( 可扩展 )

最大压力 : 20MPa

线圈数 ：6个线圈（Tx和Ref、降压1、接收1、降压2、接收2）

接收发射间距： ILM 50cm (20”), ILD 81cm (32”)

电导率测量范围 : 3 ~3300mS/m

产品代码

I002087 双聚焦感应探头/自然伽马

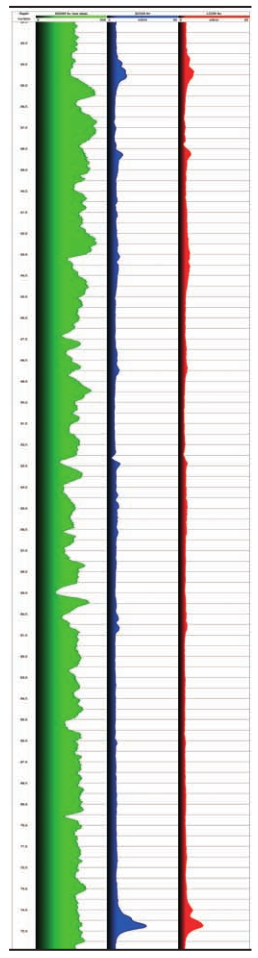

感应测井探头                                                                             测井数据案例
