非饱和液压固结压力室（Hydrocon SWCC）是主要用于测量非饱和土样的沉降大小和速率。由于一些材料的低渗透性，进行一个吸湿和脱湿阶段可能需要花费几周时间。Hydrocon SWCC是一款非常灵活的固结测试装置，适用直径100mm的试样，可施加的最大轴向应力为3500kPa。底座配高进气值陶土板（HAES）可以获取土水特征曲线。陶土板透水不透气，进气值可选：1Bar、5Bar和15Bar。在测试过程中可以通过再现现场上覆应力的方式对土样进行加载，同时可以通过孔压传感器测量腔体和孔隙水压力，采用线性应变传感器测量轴向沉降。Hydrocon SWCC是带侧限的固结系统，试验过程中可以测量孔压和反压，并准确进行渗透系数测量。

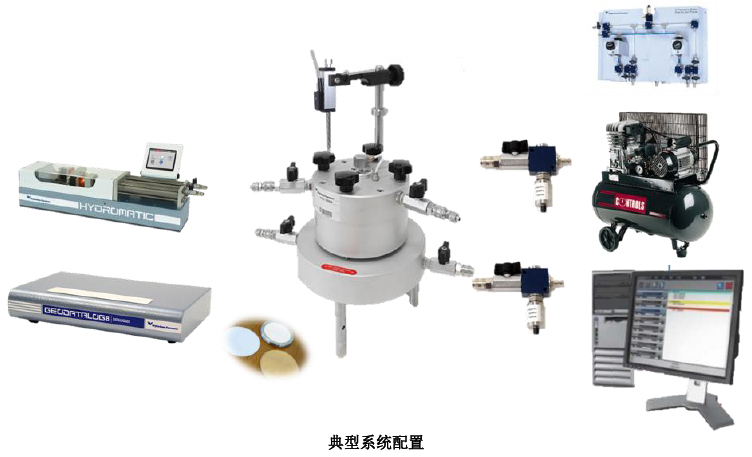

系统完整配置包括固结压力室、压力加载系统、除气水系统及测量系统(手动或带数据采集系统进行自动测量)。

对于完整配置(压力系统、孔压传感器、位移传感器、体积变化及其他配件) 见相关产品资料或咨询技术人员。

非饱和液压固结压力室 26-WF0346

非饱和液压固结压力室原理示意图

非饱和土固结仪主要特点：

• 特别适用于非饱和土样，适用于压实黏土
• 轴向采用液压加载，不需要挂重物
• 适用直径100mm的试样
• 紧凑的设计，比传统固结仪更节省空间
• 试验过程中可以测量孔压和反压
• 4个压力接口（轴向压力、上部和2个下部接口用于气压和水压）
• 可选额外的高进气值陶土板（1Bar、5Bar和15Bar）
• 两种测试模式，带自动数据采集

非饱和土固结仪主要技术指标：

• 阳极氧化轻质合金材质，带4个阀门和接口，上透水石、补偿环、密封在铝环中的3Bar高进气值陶土板。
• 用于直径100mm的试样
• 最大工作压力：3500 kPa（可选1700kPa）
• 额外进气值陶土板可选：1Bar、5Bar、15Bar
• 总体尺寸（dxh）: 260x450 mm ，重量: 约10 kg
