概述

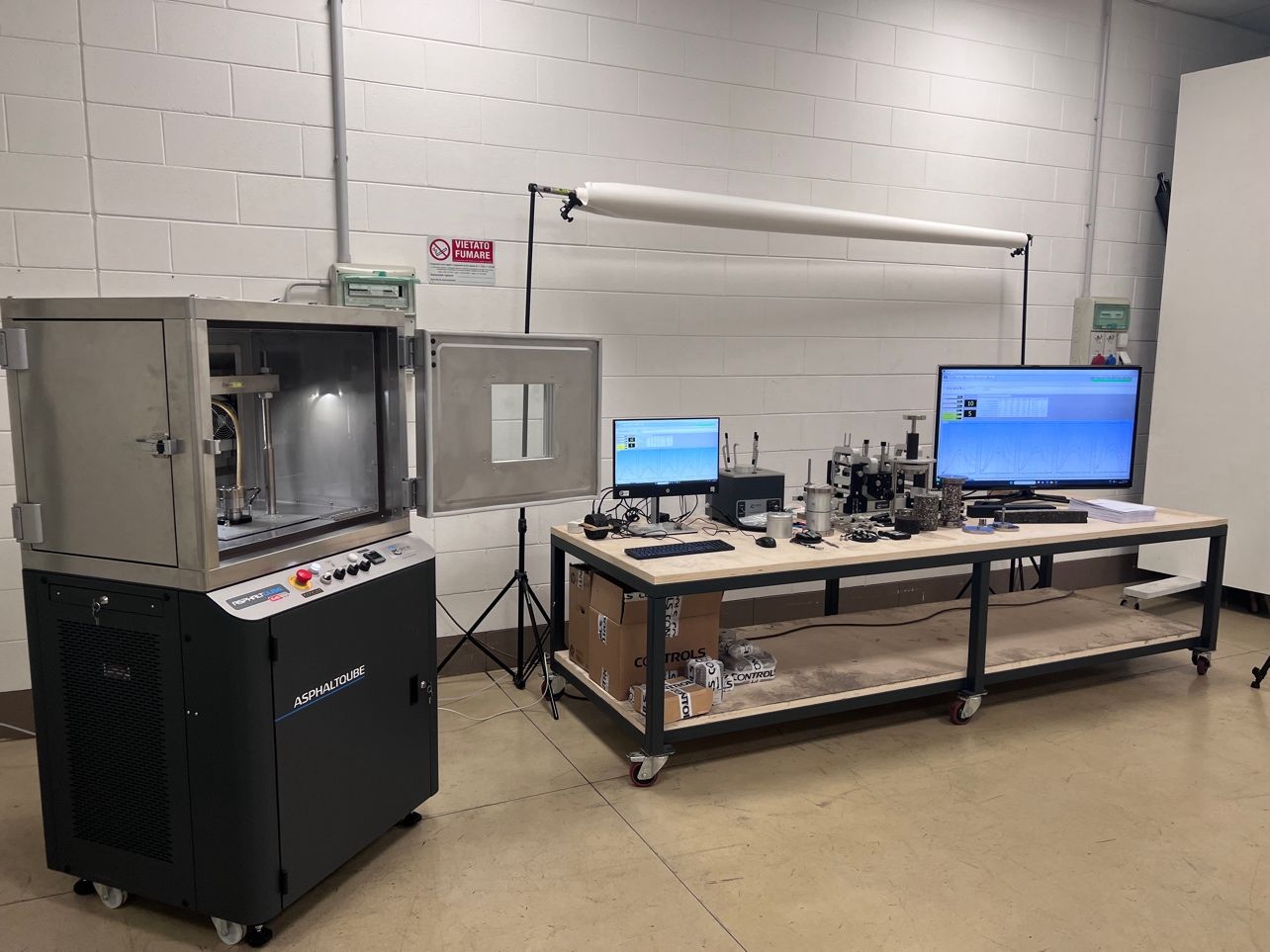

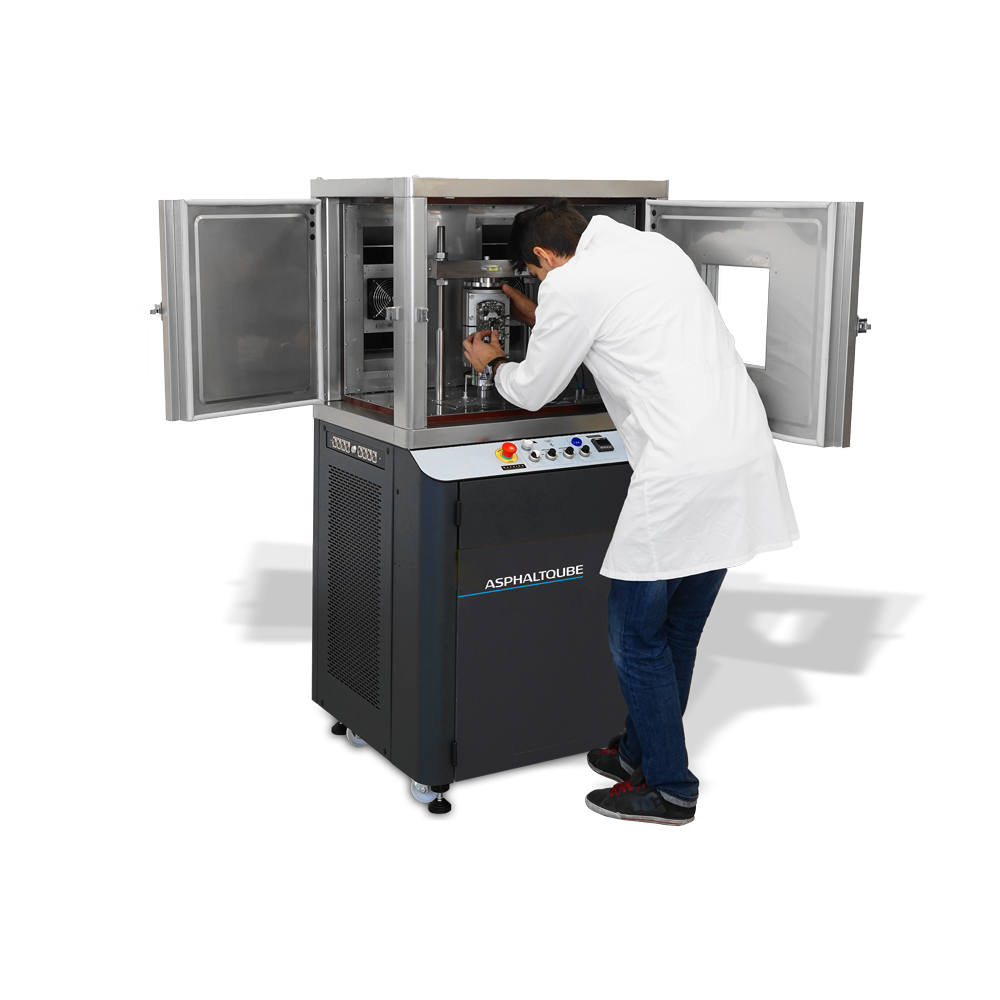

       AsphaltQube系列电动型多功能沥青混合料动态试验机是Controls-IPC引领行业发展的新一代道路材料研究神器。使用Controls的EmS电动伺服控制技术，替代了传统的液压伺服作动器，完全消除了液压试验机固有的密封件老化，漏油，长时间使用后油的质量变差，性能衰减，噪音大等问题。只需要连接220V电源即可使用，工作过程中几乎没有噪音，即使是在市中心写字楼，教室等对于环境条件要求极高的区域都可以使用。AsphaltQube的整体组成结构与AMPT类似，但使用了大尺寸的环境箱替换了AMPT的三轴室，从而可以运行“四点小梁弯曲疲劳”这个非常流行和重要的试验，而且两侧敞开的环境箱设计，也使得试件安装和调试工作变得更加容易。

       AsphaltQube作为一款高度集成化的设备，控制器、电动伺服作动器、温控系统（加热单元，制冷模块和风扇），传感器快捷接口，信号放大器，空压机（三轴试验围压源）等主要部件全部内置，底部带有万向轮，占地面积＜1平方米，外部只需连接1台计算机即可使用，其操作的便利程度与UTM（独立部件组合）相比，具有明显的设计优势和操作便利性优势。

       目前，AsphaltQube系列共有2个型号可选。分别是：

       79-PV70Q02/I2 标准型AsphaltQube，最大动态荷载±15kN，最大控温范围：-10℃到+60℃

       79-PV35Q02/I2 专业型AsphaltQube PRO，最大动态荷载±30kN，最大控温范围：-40℃到+80℃，可以理解为“电动版UTM-30”

试验功能

模量试验
单轴压缩动态模量，满足标准：AASHTO T342，JTG E20-2011 T0738
压缩动态模量，满足标准：AASHTO T378/TP132（小试件）AMPT方法（单轴法和围压法）
单轴拉伸动态模量，满足标准：EN 12697-26方法D，JTG 3441 T0863（无机结合料稳定材料）
单轴拉压动态模量，满足标准：EN 12697-26方法E
间接拉伸回弹模量，满足标准：EN 12697-26方法C/方法F，ASTM D4123/D7369，AASHTO TP31/TP131
两点弯拉动态模量，满足标准：EN 12697-26方法A（法国标准）
四点弯拉动态模量，满足标准：EN 12697-26方法B，JTG 3441 T0862（无机结合料稳定材料）

高温抗车辙性能试验

抗裂性能试验（疲劳开裂和温度开裂）

主要特点

一体化集成，占地空间小（主机占地面积＜1平方米），底部带有万向轮，便于在任何区域使用，甚至是移动实验室

220V民用电插电即可使用，安静无噪音，即使在CBD，创新园区等对于环境要求极其严格的地点也可使用

兼具UTM和AMPT的优点，可以用于单轴压缩动态模量，四点弯曲疲劳等最重要的试验

易于保养，系统带有自动计时器，当累积运行时间达到500小时后提醒用户添加润滑油进行保养，不存在液压系统漏油，空气系统积水等问题

操作方便，双侧开门的设计让试件安装和设备调试更加简单；前方的传感器快速接口也避免了穿线的工作

更小巧的反力架设计使得试验准备更简单，更易于对中

运行效果稳定可靠，性能优越，图1是国内用户运行四点弯曲疲劳试验达到250万次的实例

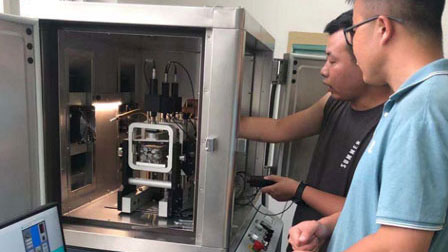

图1：四点弯曲疲劳试验在AsphaltQube上的运行实例

试验软件

Controls-IPC 的动态试验系统的UTS及UTS Neutron软件具有既“简单”又“复杂”的特点：

“简单”是指软件具有数十个标准试验方法程序，以及标准试验的自定义模式程序，对于那些按照国际标准试验方法进行材料质量控制试验的用户来说，打开模板即可试验，操作非常方便；

“复杂”是指软件具有多种自定义的新方法开发模式，可以编写简单的应力/应变控制试验，疲劳试验，多步骤加载试验；Controls-IPC的软件开发工程师还可以根据用户的特殊试验需求来编写试验程序，共同开发新试验方法。

因此，Controls-IPC的软件能够满足不同工作性质的用户需求。

图2是常用的单轴压缩动态模量的试验结果示例，在20℃和10Hz条件下，测试样品高模量沥青混合料的结果约为15,700MPa。

图2：高模量沥青混合料测试结果示例

       软件能够控制系统自动完成频率扫描，计算每个频率对应的动态模量，相位角等指标，并计算各种误差指标，对试验结果的质量进行控制。测试结果以表格的形式显示，并绘制成曲线实时显示；用户还可以将测试结果到处为.csv格式的文件，使用Excel等第三方程序进行后处理；或是导出符合FHWA发布的FlexMAT程序要求格式的数据来绘制动态模量主曲线。

IMACS2控制与数据采集系统

       AsphaltQube系列电动试验系统内置IMACS2控制器。新一代的IMACS2控制器是Controls-IPC根据自身动态试验系统的需求与新的UTS Neutron软件共同开发的，具有如下的进步：

• 新设计使用了新的电子元器件，延长了控制器的使用寿命，零配件在市场上易于购买；
• 控制器与计算机软件通讯使用千兆网线，大幅度提高实时数据传输速度；
• 控制器可以连接互联网，由制造商进行远程访问，对系统进行诊断，升级控制器固件；
• 控制频率由原来的5kHz提高到25kHz，采样频率由5kHz提高到200kHz，AD转换分辨率提高到24位；
• 控制器在主板上预留了RS485/232，CAN总线，HDMI输出，USB，编码器，电磁阀，步进电机等接口，为后期的系统升级和硬件组网预留了可能性。
• 传感器自动识别技术，当插入带有智能芯片的传感器后，系统可以自动识别标定文件并导入，避免人工加载发生错误的可能性。

技术规格

加载能力：静态±10kN，动态±15kN

频率范围：最高100Hz

作动器行程：±15mm

作动器类型：电动机械伺服作动器

噪音等级：2m处＜70分贝

控温范围：+2℃~+60℃（-10℃~+60℃）

接口数量：8个

压缩空气：只在三轴试验时使用。可选购内置低噪音空压机，或选择外置气源。

外形尺寸：高1630mm×宽830mm×深830mm

重      量：250kg

电源规格：230V，50Hz单相电，9A。
