评估电池储能系统热失控火焰蔓延的测试方法介绍

FTT UL 9540A测试

FTT 提供并安装UL 9540A，并对客户进行使用培训。FTT 还可为希望进行部件设计和自行制造设备的客户提供任何特定组件。

UL 9540A标准已被开发用于测试不同规模的电池储能系统：

•电芯等级

•模组等级

•单元等级

•安装等级

电芯等级测试

电芯等级测试包括加热电池电芯以启动热失控。柔性薄膜加热器应用于电池外部，并连接至温度控制器。电芯等级测试主要使用分析化学仪器，而不是对火反应测试。

模组等级测试

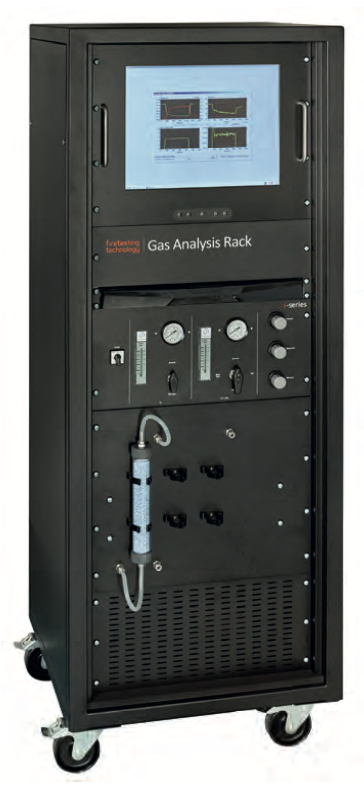

模组等级测试包括加热电池模组中的几个电芯以启动热失控，并由集烟罩和排气系统收集气体产物，排气管内径为400 mm。采集排气样本以测量氧气、二氧化碳、一氧化碳、碳氢化合物和氢气以及使用FTIR测量其它气体的组分。此外，使用白光烟气测量系统测量排气中的烟气浓度。通过这些测量，使用耗氧量热法可以确定热释放，并通过 FTT 量热测量软件（BatteryCalc）可以确定产烟速率。

模组等级测试的配置包括以下几个部分：

•排气系统

•称重系统

•热失控启动系统

•温度测量系统

•热释放和产烟量测试系统

•校准热释放速率的设备

•额外的气体测量

•数据采集和分析软件

单元等级测试

如ISO 24473《开放式量热法 - 测量高达40MW火场的热量和燃烧产物的生成速率》中所述，通过增加集烟罩尺寸、排气管直径和排气流量，模组等级的测试原理可以应用于单元等级测试，以测量高达10MW的火场。

单元等级测试包括加热电池储能系统（BESS）中的几个电芯，以启动热失控，并由集烟罩和排气系统收集气体产物，排气管内径为1.524m（以测量高达10MW的热释放速率）。使用FTIR分析排气中的气体样本，以确定氧气、二氧化碳、一氧化碳和碳氢化合物的浓度以及其它气体的成分。此外，使用白光烟气测量系统测量排气中的产烟量。为了测量相邻壁和二次BESS系统的温度和热通量，在BESS周围的环境中布置了传感器进行测量。

单元等级测试的配置包括以下几个部分：

•热释放和产烟量测试仪

•校准热释放速率的设备

•排气系统

•额外的气体测量

•热失控启动系统

•温度测量系统

•热通量测量系统

•对流热释放速率测量系统

安装等级测试

安装等级测试仅适用于非住宅类安装。测试配置与单元等级测试类似，但不测量热释放和产烟速率。

安装等级测试包括加热电池储能系统（BESS）中的几个电芯，以在包含喷水灭火系统或其它火灾和爆炸缓解方法的房间中引发热失控。对房间内的气体进行采样，并使用FTIR来分析碳氢化合物和氢气的浓度以及其它气体的成分。为了测量相邻壁和二次BESS系统的温度和热通量，在BESS周围的环境中布置了传感器进行测量。

安装等级测试的配置包括以下几个部分：

•排气系统

•气体测量

•热失控启动系统

•温度测量系统

•热通量测量系统
