板式换热器用途广泛，通常用于食品和化学加工工业。 可以布置板和垫圈的不同组合以适合特定应用。 所提供的微型交换器由一组带有密封垫圈的板组成，所述密封垫圈在端板之间的框架中保持在一起。 冷热流体在板的交替侧上的通道之间流动以促进热传递。

HT37设计成立了可由学生重新进行配置的样式，最多可以容纳四组加热部分，针对每一种流体每一组加热装置提供了额外的温度测量点。为了使这些装置单元便于暗转拆卸，这些装置均以预组装的板组供应，并带有中间板（包含温度测量点）。使用提供的四个加热部分，学生可以比较不同换热面积和不同换热次数的换热器。快速断路夹具系统在不使用工具的情况下，可以快速简便的更改不同的布置。

另外还提供了预装配的再生部分，以展示这种重要的节能加热方法。 再生部分可以与不同配置中的一个，两个或三个标准加热部分结合使用。

板式热交换器可以以各种配置实现，具有平行通道，串行通道或两者的组合。 对于这些效果的更高级研究（例如，用于项目工作），HT37还提供了另外12个松开的板。

这些可以与来自预组装模块的板一起使用以研究这些其他配置。

技术细节

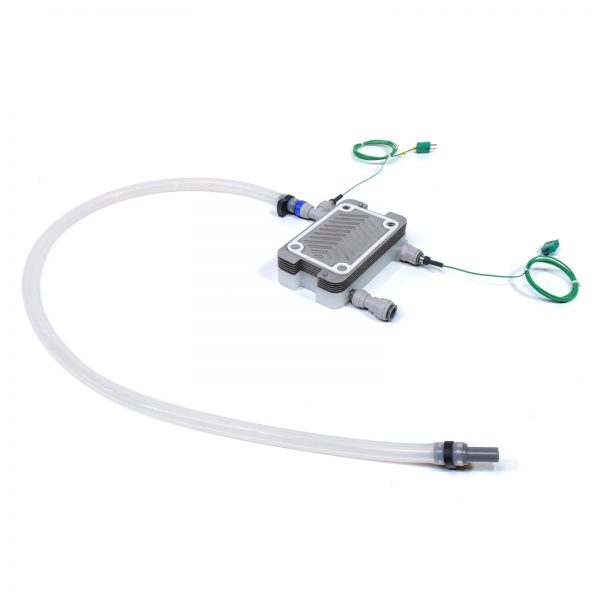

该热交换器使用的板体为Armfield专门为小型热交换系统开发的，由316不锈钢制成，带有一个压下的人字形图案，以促进湍流，并提供多个支撑点。板与板之间都用硅胶垫片密封相邻的流体通道。

板体细节：

外形尺寸：75mm x 115mm

有效直径：3.0mm

板体厚度：0.5mm

湿润周长：53.0mm

预计传热面积：0.008㎡每块板体

板体安装在一个框架中，该框架包括固定和移动的端板，用于连接热流体和冷流体。该交换器易于拆卸以检查换热表面。
