交叉流热交换器通常应用于供暖，通风，空气调节等领域，也可用于汽车发动机散热器。

当两种流体的流动方向彼此交叉时，需要这种类型的热交换。 在HT35中，热水流入和流出散热器，垂直于气流，通过轴流风扇将热量拉入散热器。 通过散热器上的散热片表面的两种流体之间的对流实现了热交换。

技术细节

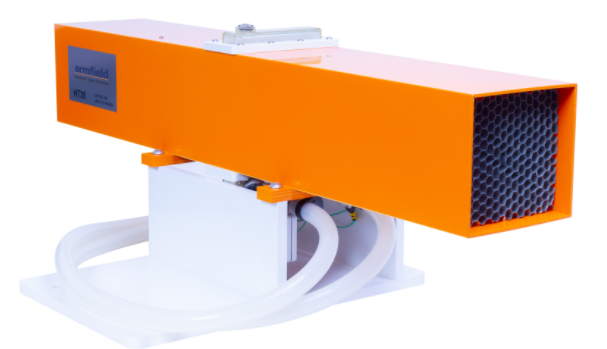

>该装置由PVC矩形管道，轴流风扇和单风扇散热器组成。

>散热器安装在中间并穿过风道。

>轴流风扇位于散热器和管道的一个边缘之间。它可以提供2m / s的最大空气流速。

>散热器的散热片由铜制成，在光线下发光，传热面积为14,000mm2。

>四个热电偶测量输入和输出水和空气温度。

>快速释放热流体连接，可快速连接HT30XC以及连接HT35软件。

> HT35提出的练习提供了基本工程概念的功能，如心理测量属性和数学迭代。

> HT35软件包括应用横向流热交换器的LMTD（对数平均温差）方法以及有效性 -  NTU（转移单元数）方法。

>空气速度传感器可测量管道内的空气流量，可在设备软件上直接观察。

> HT35软件是一种交互式工具，用于高度了解横流热交换中涉及的因素和变量。

订购规格

•小型交叉流式换热器系统，与Armfield换热器基础单元配套使用，讲解传热的基本概念

•热交换器中的某些部件（如探头和轴流风扇）可以轻松拆下进行清洁

•HT35可以改变交叉流交换过程中涉及的参数，从而对现象进行全面分析

•K型热电偶测量入口和出口水温和空气温度，以及允许空气速度传感器连接到HT30XC

•使用空气速度传感器导出空气质量流量

•HT35安装在PVC底板上，设计用于安装在热交换器单元的底座上，无需使用工具

•包括综合说明手册

外形尺寸

高度：0.15m

宽度：0.75m

深度：0.40m

装运规格

体积：0.09m³

总重：6Kg

必要附件

需要Armfield HT30XC热交换器服务模块
