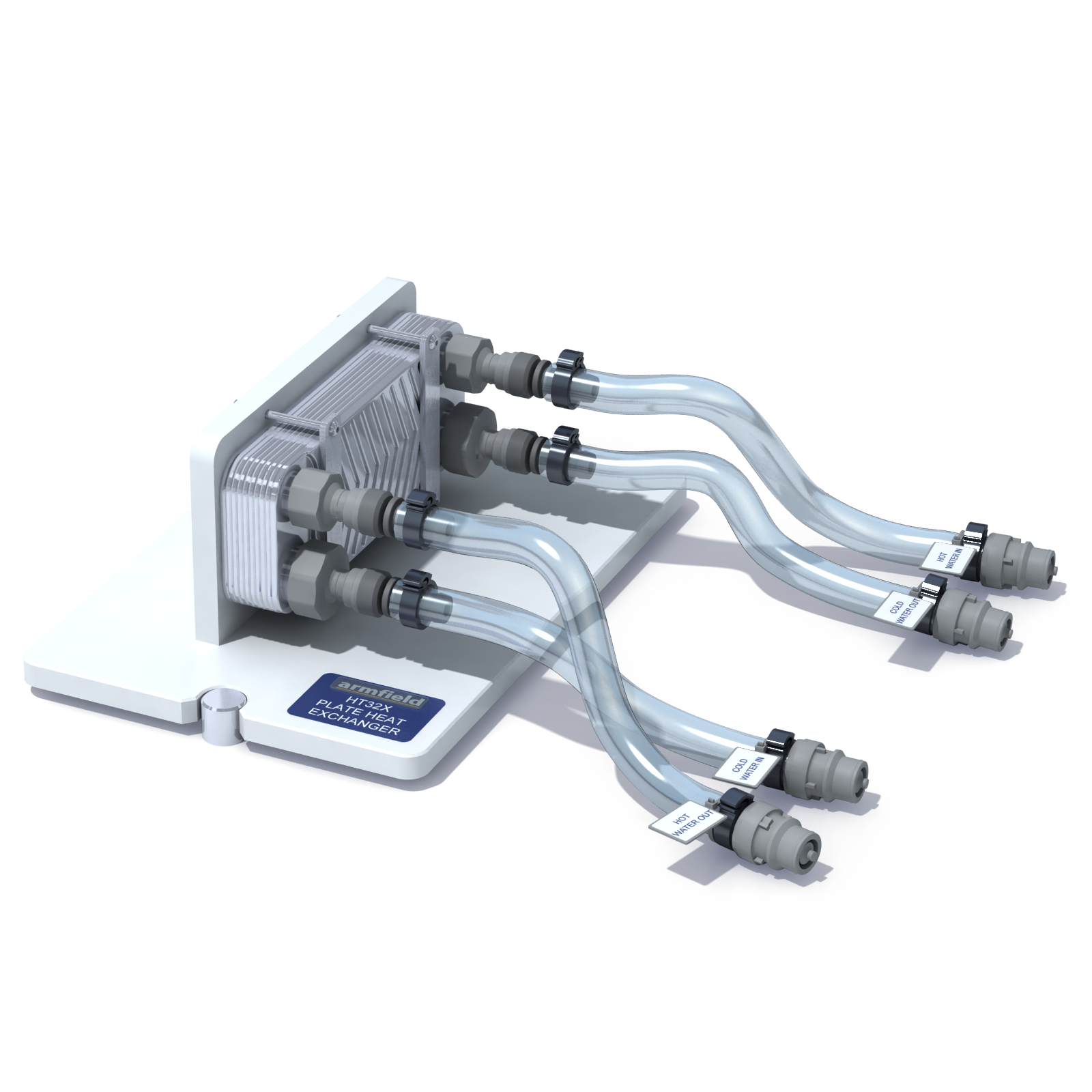

板式换热器用途广泛，通常用于食品和化学加工工业。 可以布置板和垫圈的不同组合以适合特定应用。 所提供的微型交换器由一组带有密封垫圈的板组成，所述密封垫圈在端板之间的框架中保持在一起。 冷热流体在板的交替侧上的通道之间流动以促进热传递。

HT32具有单个加热部分，配置为多通道操作，串联通过。 它包括七个单独的板，使用两个不锈钢螺纹杆和螺母夹紧在一起。 仅使用三个板就可以拆卸和重新组装热交换器以展示单次通过。

技术细节

该热交换器使用的版体为Armfield专门为小型热交换系统开发的，由316不锈钢制成，带有一个压下的人字形图案，以促进湍流，并提供多个支撑点。板与板之间都用硅胶垫片密封相邻的流体通道。

板体细节：

板片外观尺寸: 191mm x 73mm
有效传热面积: 0.12m2
设计传热面积: 0.015m2
板片数量: 10
板片厚度: 0.26mm
板片间距: 2.1mm
材质: 不锈钢, 铜

板体安装在一个框架中，该框架包括固定和移动的端板，用于连接热流体和冷流体。该交换器易于拆卸以检查换热表面。

技术参数

•小型板式换热器系统，用于Armfield换热服务单元，用于教授换热器的基本概念

•包含多个不锈钢板，每个板均采用压制人字纹图案和食品级硅橡胶密封垫圈，安装在框架中

•易于拆卸清洁

•包括综合说明手册

必要附件

HT32需要Armfield HT30X计算机控换热器服务模块。
