Armfield自由对流和强制对流装置经过专门设计，可演示自然（自由）对流和强制对流现象。 可以轻松研究三个不同传热面上的温度分布和热通量。 HT19附件设计与Armfield HT10XC基础单元配合使用进行热传递教学。

设备特征

>透明风管可以可视化整个过程

>可以在导管外进行实验以实现完全自由的对流

>加热的表面也可以在工作台上进行操作，以研究方向的影响（防护装置可确保安全）

>换热器可进行简单互换（全部都装有自己的加热器）

>结果可以直接与理论进行比较

>强大的Armsoft软件，每种配置都有单独的练习

技术细节

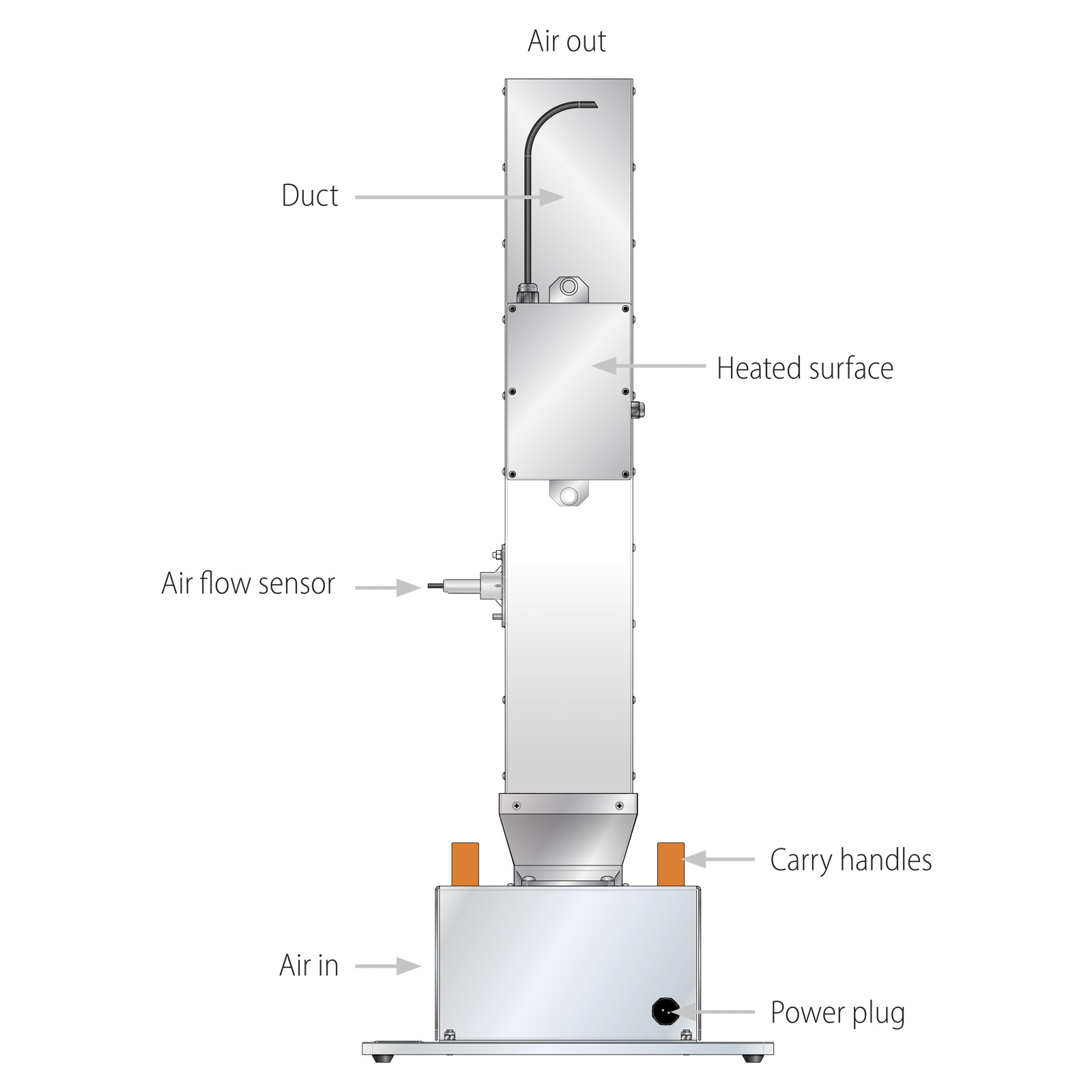

该单元由台式安装的垂直风道组成，该风道位于离心风扇的顶部。 空气管道包括位于管道后壁的孔，可在其中插入三种不同类型的传热表面。 提供的三种类型的热交换器是： 平板，圆柱销和翅片表面。

该单元包含一个带正极热保险丝的电加热元件和一个用于精确温度测量的热电偶。 夹紧机构可确保管道内表面的精确对准。 管道的前壁是丙烯酸材料，可以观察加热的表面和测量传感器。

对于强制对流，离心风扇将空气通过整流器向上吸入并加热到被加热的表面。 手动可变节气门控制气流。 空气速度传感器测量热交换器上游管道内部的空气速度。 热电偶测量加热表面前后的空气温度，以及沿扩展表面交换器的三个位置处的表面温度。 在HT19附件上，加热器功率，空气流量和受热表面的配置都可以通过HT10XC进行控制，可通过前面板控件或软件进行控制。

实验研究

>自由对流中表面温度和功率输入之间的关系

>表面温度与强制对流中的功率输入之间的关系

>了解如何使用延伸表面来改善表面传热

>确定沿延伸表面的温度分布

>自由对流中垂直和水平平板的特性比较

>确定自由对流平板的特征速度，雷诺数，Grashof和瑞利数

>计算强制对流固定式加热器的平均传热系数

>比较自由对流翅片式换热器的水平和垂直配置

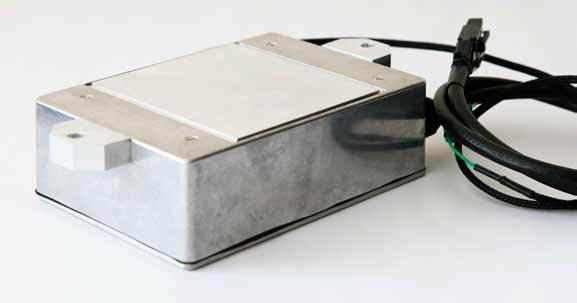

平板表面

圆柱引脚表面

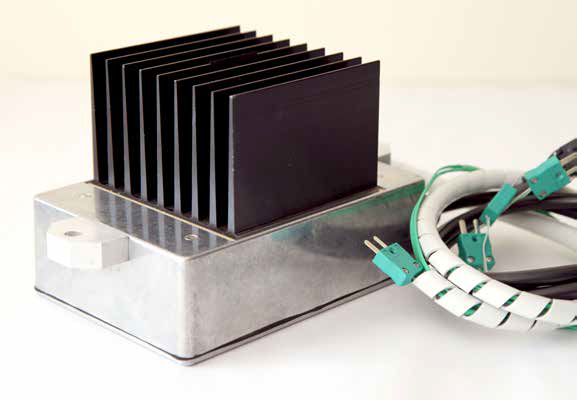

翅片表面

必要附件

HT10XC计算机控制的热传递基础单元

运行需求

电源：该附件由HT10XC基础单元供电

HT19-A: 230V / 1ph / 50Hz

HT19-B: 115V / 1ph / 60Hz

HT19-G: 230V / 1ph / 60Hz

外形尺寸

高: 0.95m

长: 0.30m

宽: 0.35m

运输规格

体积: 0.1m3

毛重: 12kg

订购编号

HT19-A: 230V / 1ph / 50Hz

HT19-B: 115V / 1ph / 60Hz

HT19-G: 230V / 1ph / 60Hz

订购规格

专门设计用于展示自由对流和强制对流现象并测量来自三个不同传热表面的温度曲线的台式单元

包括一个垂直的风道，透明的前部安装在风道底部的风扇上，以实现可视性，三个热传递表面，气流和温度探头

包含三个传热面中每个面的技术数据，这将使学生和研究人员能够将实际结果与自由对流和强制对流的理论分析进行比较

提供了三个传热面：平板表面积0.011m2，固定延伸表面积0.0525m2和翅片延伸表面积0.1414m2

垂直风道结合了透明的前壁，可实现过程的完整可视化以及气流和温度传感器的识别

每个传热面均配有自己的加热器（240W）和热电偶，以方便互换

所有传热表面均装有防护装置，可在风管外部安全使用，以进行自由对流实验

ArmSoft软件包括自由或强制对流中每个传热表面的单独练习以及所有测量变量的记录，以用于性能分析和比较

K型热电偶可测量加热器前后的风道中的空气温度以及传热表面的表面温度

气流可手动调节，最高速度为10 m / s

气流是通过安装在风道内部的风速传感器测量的

安装在PVC底板上，该底板设计成可站立在台式机上，并通过简单的插入式连接即可连接到传热服务单元

包含完整的说明手册
