对于简单的固体形状，温度和时间随时间和位置的变化，可以使用解析解决方案进行分析，这些简单的固体形状突然在恒定温度下与流体对流。 提供简单的形状以及适当的经典瞬态温度/热流图，从而可以快速分析实际瞬态测量的响应。 使每种形状在室温下稳定，然后突然将其浸入稳定温度的热水浴中。 监视形状中心的温度可以使用提供的适当瞬态温度/热流图来分析热流。 安装在形状旁边的独立热电偶指示形状附近的水温，并为测量自浸入热水的时间提供准确的数据。

技术细节

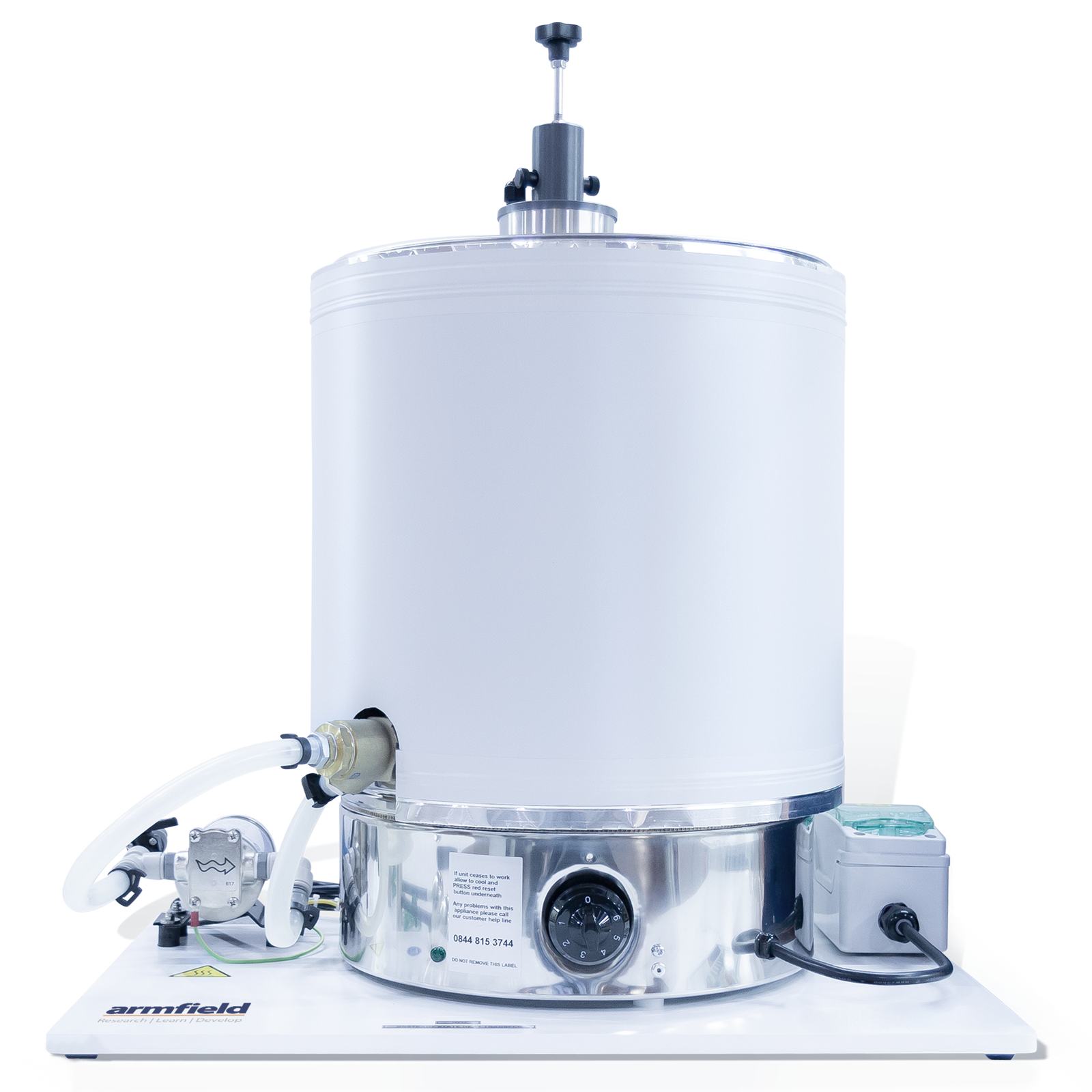

该设备由一个热水浴和一组仪器化的成型试件组成。 每个形状都包含一个热电偶，以测量形状中心的温度。 总共提供了六个形状的测试件，即三个简单的模型（矩形平板，长实心圆柱和实心球），每种模型均使用两种不同的材料（黄铜和不锈钢）制造。 对一种材料中的形状进行的测量可用于确认由另一种材料构造的相似形状的电导率。 提供每种形状的瞬态温度/热流图。

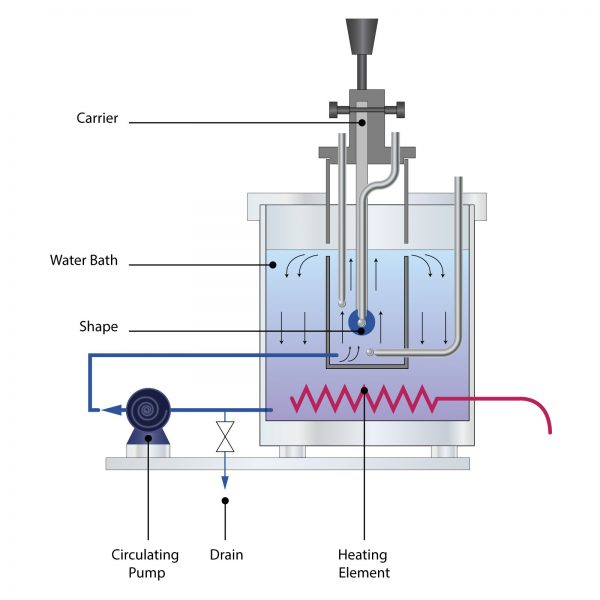

安装在水浴箱旁边的循环泵从水浴箱中抽水，并将水返回到位于中心的水浴箱内的垂直圆柱管的底部。支架可确保将每种形状快速正确地放置在垂直管道内，以进行测量。水以恒定速度向上流过形状，可确保传热特性保持恒定，并且还确保模型周围的水保持恒定温度。通过使用HT10XC调节泵上的直流电压，可以改变水的循环速度。模型保持器经过精心设计，消除了在空气温度稳定的情况下触摸模型的需要，并在进行瞬态测量时将模型精确地定位在水浴内部。安装在模型保持器上的热电偶与固体模型同时接触热水，并为温度/时间测量提供准确的数据。恒温器允许在进行测量之前将水加热到预定温度。浴中大量的水可确保在进行测量时，水温的任何变化都最小。水浴由主电源电加热器加热，并受剩余电流装置保护，以确保操作员安全。位于水浴箱中的热电偶可监控水温并将其调节到所需温度。

实验研究

将尺寸，形状和材料不同的模型在室温下稳定下来，然后放入热水浴中。监测每个模型的温度变化。分析温度/热流图用于分析从不同固体形状获得的结果。从一种形状获得的结果可用于确定由不同材料构造的相似形状的电导率。

必要附件

HT10XC计算机控制的热传递基础单元和用于数据记录的PC

运行需求

电源需求:

HT17-A: 230V / 1ph / 50Hz @ 13 amp

HT17-B: 115V / 1ph / 60Hz @ 26 amp

HT17-G: 230V / 1ph / 60Hz @ 13 amp

外形尺寸

高: 0.67m

长: 0.60m

宽: 0.40m

装运规格

体积: 0.17m3

毛重: 14kg

订购编号

HT17-A: 230V / 1ph / 50Hz @ 13 amp

HT17-B: 115V / 1ph / 60Hz @ 26 amp

HT17-G: 230V / 1ph / 60Hz @ 13 amp

订购规格

小型附件，使试验能够在非稳态传热中进行

包括电加热水浴箱，变速再循环泵，一套固体热成型模具和一个成型容器

提供的模型包括一个矩形平板，一个长圆柱体和一个球体。提供每种形状的两种，分别由黄铜和不锈钢制成。每个形状都装有热电偶，以监视形状中心的温度

提供每种形状的分析瞬态温度/热流图

水浴加热器为3kW。水浴箱包括一个集成的流道和一个用于测量水温的热电偶

循环泵可确保热水在测试过程中以恒定速度流过待测固体。这是一台变速直流水泵

附件安装在PVC底板上，该底板设计成可放置在桌面上，无需工具即可连接到传热服务单元

包含完整的说明手册
