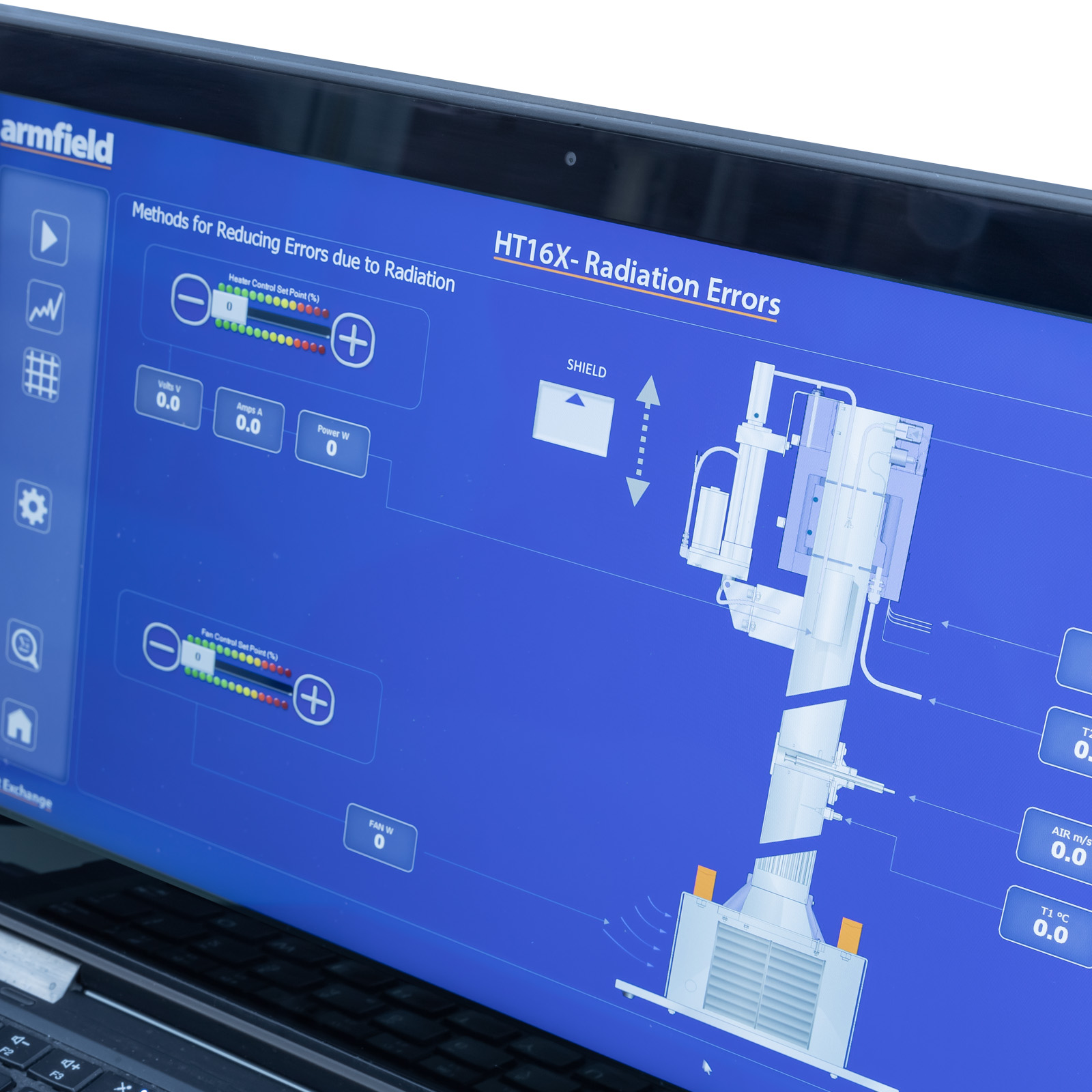

温度计与其周围环境之间的辐射热传递可能会显著影响从温度计获得的温度读数，尤其是在要测量气体温度时，当温度计“读到”周围表面温度高于或低于气体温度的情况下。温度计读数的误差还受到其他因素的影响，例如温度计上的气体流速，温度计的物理尺寸和温度计主体的发射率。 在该设备中，使用一组热电偶来测量在环境温度下穿过导管中心的空气流的温度，同时导管壁的温度升高以使热电偶接触热辐射源 。每个热电偶通过来自加热壁的辐射获得热量，并通过与空气流的对流和沿导线的传导而损失热量。 最终结果是热电偶的温度升高到应该测量的气流温度以上。 结果热电偶读数是误差。 可以将辐射屏蔽罩放置在管道中，以显示屏蔽热电偶与管道壁热辐射的隔离效果。在HT16C附件中，加热器功率，空气流速，以及辐射屏蔽罩的位置可通过HT10XC基础服务单元从前置面板或者软件来控制，而HT16C这些参数需要手动来调整。

技术细节

该设备包括一个管状金属导管，在环境温度下，空气通过电风扇垂直吹向上方。 管道壁的一部分由带式加热器从外部加热，并向测试热电偶提供辐射源。 在管道中安装了三个具有不同样式或大小的珠子的热电偶，以演示所获得读数的差异。 加热壁的温度可以通过改变提供给加热器的功率来改变。 加热表面的实际温度是使用另一个热电偶测量的，该热电偶已连接到该表面。 可以证明导管壁温度对测量热电偶的影响。 在加热部分的上游安装了另一个热电偶，以测量在管道中心通过热电偶的环境空气的温度。

可以通过调节空气流量来演示经过测试热电偶的空气速度的影响。 在HT16C上，这是通过带电子控制的变速风扇实现的。 在HT16上，风扇是固定速度的，带有可手动调节的节流板。 风扇出口管道内的叶片型风速计可以测量通过加热部分的空气速度。 可以在热电偶上升高或降低保持在空气温度附近的防辐射罩，以显示使用防辐射罩时读数的变化。 在HT16C上，此辐射屏蔽是由机电伺服执行器在软件控制下控制的。 在HT16上，辐射屏蔽层是手动放置的。

实验研究

>与辐射热传递相关的误差：

  o壁温对测量误差的影响

  o风速对测量误差的影响

  o热电偶类型对测量误差的影响

>减少由于辐射引起的误差的方法：

  o使用防辐射温度计的设计

  o使用防辐射罩包围温度计

必要附件

HT10XC计算机控制的热传递基础服务单元

运行条件

该附件通过HT10XC进行供电

HT16-A, HT16C-A: 230V / 1ph / 50Hz

HT16-B, HT16C-B: 115V / 1ph / 60Hz

HT16-G, HT16C-G: 230V / 1ph / 60Hz

外形尺寸

HT16:                    HT16C:

高: 1.22m                高: 1.19m

长: 0.30m                长: 0.49m

宽: 0.35m                宽: 0.44m

装运规格

HT16:                           HT16C:

体积: 0.1m3                          体积: 0.2m3

毛重: 9kg                       毛重: 15kg

订购编码

HT16-A, HT16C-A: 230V / 1ph / 50Hz

HT16-B, HT16C-B: 115V / 1ph / 60Hz

HT16-G, HT16C-G: 230V / 1ph / 60Hz

订购规格

小型附件，用于演示热源辐射对温度测量的影响

包括三个K型热电偶，在垂直风道中安装有不同样式的磁珠。管道底部的风扇在气缸上提供了可变的气流。带式加热器加热与热电偶珠相邻的导管壁

24V 直流加热器额定功率为216W

K型热电偶可测量上游空气温度和加热管道部分的表面温度

在计算机控制的单元上，通过变速风扇可在0-9 m / s的范围内以电子方式调节气流，否则可以手动调节

空气流速由出风管中的叶片型风速计测量

当热电偶与辐射源隔离时，可以在热电偶上放下辐射屏蔽罩，以提高读取精度

附件安装在PVC底板上，该底板设计成台式，无需工具即可连接到传热服务单元

包含完整的说明手册
