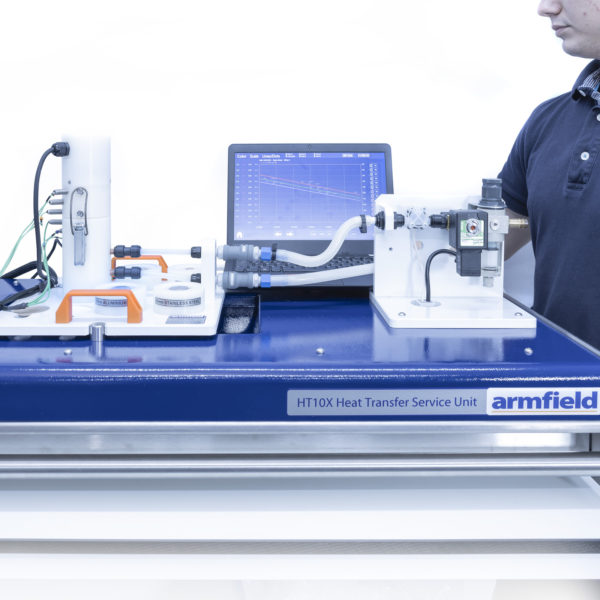

线性热传导附件设计用于演示一维简单稳态传导的傅里叶速率方程的应用。该装置可以配置为材料均匀、截面面积恒定的简单平面墙，也可以配置为不同材料或截面面积变化的复合平面墙。这使得通过线性传导研究热流的原理成为可能。通过热流的测量及温度的梯度变化可计算材料的导热系数。这种设计可方便测出较薄的绝缘材料样品的电导率。HT11C附件中，加热器功率和冷却水流量通过HT10XC前置面板或者软件来控制，在HT11附件中则通过手动控制。

技术细节

该附件包含一个加热模块和一个冷却模块，根据需要二者可以夹在一起或者在两者之间放置可互换的中间模块进行组合，在装置一端进行加热和在另一端进行冷却所产生的的温差使热流沿着壁面进行线性传导。热电偶沿着加热模块到冷却模块每隔15mm定位，测量各模块断面的温度梯度。自带的压力调节装置可减小压力波动的影响。冷却水流量控制阀可根据需要改变流量，根据需求可以超出炒作流量流量范围到0-1.5L/min，冷却水流量通过涡轮型流量传感器测定。

四组中间模块如下：

30毫米长的黄铜模块，其直径与加热和冷却部分的直径相同，并以相同的间隔装有两个热电偶。 当此模块夹在加热和冷却部分之间时，会在八个位置测量温度，从而形成材料和横截面均一的长平面壁

与黄铜截面尺寸相同的不锈钢截面，以演示热导率变化的影响

与黄铜截面尺寸相同的铝截面，以演示热导率变化的影响

30毫米长的黄铜截面直径减小到13毫米，以展示横截面积变化的影响

绝缘子的导热性能可以通过简单地在加热和冷却模块之间插入纸或软木样品而测得。 提供了一个导热膏管，以演示各部分之间良好和不良的热接触之间的区别。

实验研究

了解使用傅立叶速率方程确定通过固体材料的热流率。

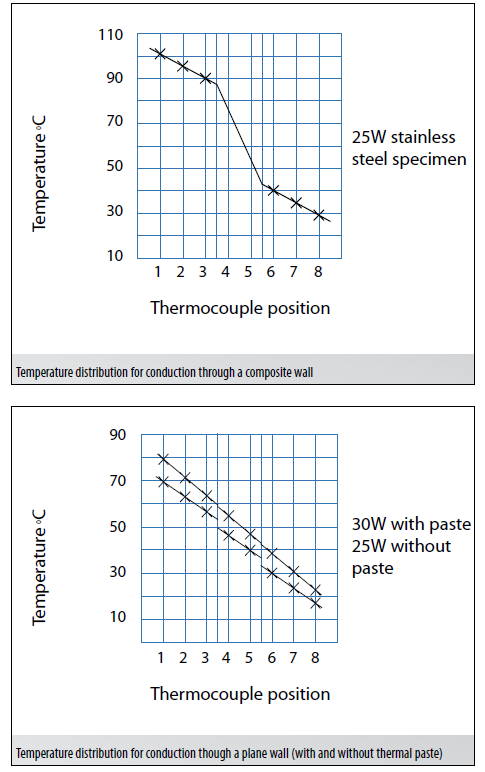

通过均匀的平面壁和复合平面壁测量能量稳态传导的温度分布。

确定不同材料（导体和绝缘体）的比例常数（导热系数k）。

测量复合平面壁中相邻层之间接触面的温度下降（接触电阻）。

通过横截面积减小的平面壁测量能量稳态传导的温度分布。

了解不良导体（绝缘体）的应用。

观察非稳态传导（仅限定性）。

运行需求

冷却水：1.5L/min @ 1 bar

该附件通过HT10XC来进行供电

外形尺寸

HT11:                 HT11C:

高: 0.29m             高: 0.29m

长: 0.43m             长: 0.43m

宽: 0.21m             宽: 0.21m

运输规格

HT11:                HT11C:

体积: 0.04m3          体积: 0.4m3

毛重: 5kg             毛重: 6kg

订购编号

HT11

HT11C

订购规格

小型附件，用于向学生演示线性热传导的基本原理，可测试不同固态导体和绝缘体的导热性能

附件包含加热模块，冷却模块，外加四个中间模块导体样品和两个绝缘体样品

加热模块，冷却模块和一个中间模块组合安装，并配有总计8支热电偶，沿着导体路径壁面定位，测量温度梯度变化

所有模块都是隔热的，以减少由于热损失造成的误差

装配有水压调节阀和手动流量控制阀

计算机控制单元包括比例电磁阀用于控制冷却水流量和一个冷却水流量计

加热功率最高可达60W

冷却水流量可调范围0-1.5L/min

加热模块和冷却模块直径均为 25mm

包含详细的设备使用指南
