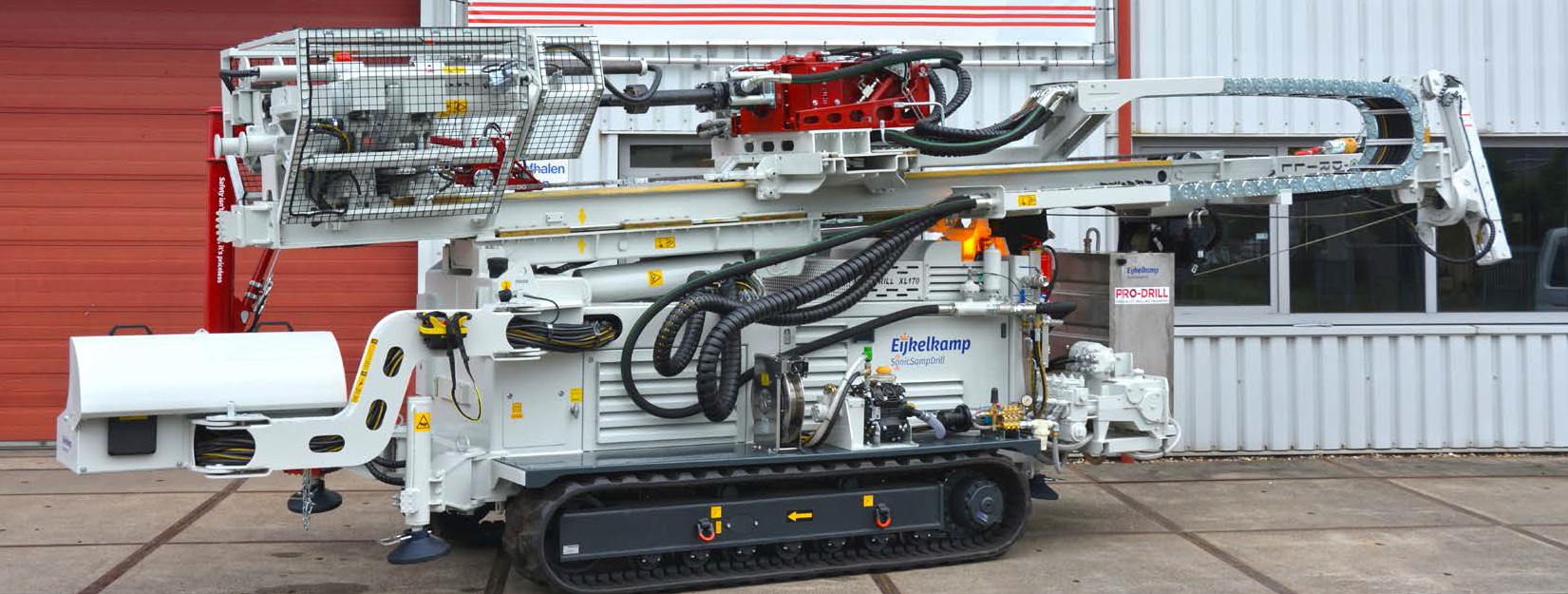

CompactRotoSonic HO 紧凑型回转声波振动动力头

公制

英制

最高频率

0 - 150 Hz

0 - 150 Hz

声波振动器的输出力

150 kN

33.8 k lbf

2个机械同步的偏心轴

旋转扭矩：顺时针方向 0-120 rpm

2.650 Nm @ 185 bar

1,955 ft-lbf @ 2,680 psi

旋转扭矩：逆时针方向

3.000 Nm @ 210 bar

2,210 ft-lbf @ 3,045 psi

动力头最大倾角

70°

70°

减震器/缓冲器类型

橡胶 4x

橡胶 4x

声波动力头的最大液压

230 bar

3,335 psi

声波动力头重量

600 kg

1,350 lbf

与声波动力头一起使用时输出的上拉力

5.000 daN

11,240 lbf

与声波动力头一起使用时输出的下拉力

5.000 daN

11,240 lbf

静态上拉力

10.000 daN

22,480 lbf

静态下拉力

5.500 daN

12,400 lbf

倾斜钻进的角度（垂直于行驶方向）

10°

10°

由钻机发动机提供动力

127 kW

170 HP

4-速回转钻进动力头

公制

英制

液压驱动，串联或并联模式，机械双速选择

减振器

旋转主轴的保护接头

空气 / 泥浆旋转接头, 有进口

35 mm

1 3/8”

扭矩 / 速度可选

450 Nm @ 840 rpm to

5.600 Nm @ 65 rpm

331 ft-lbf @ 849 rpm to

4,130 ft-lbf @ 65 rpm

钻机

公制

英制

卡特彼勒四缸水冷发动机

129 kW

173 HP

折叠后的尺寸（长x宽x高），约.

6.000 x 2.100 x 2.890 mm

19’8” x 6’11” x 9’6”

最大高度(钻进时).

6.000 mm

19’8”

重量，约.

10.250 kg

22,600 lbs

油箱(柴油)容积

190 升

50加仑

负荷传感液压系统

已含

已含

旋转臂上的控制面板

已含

已含

高压水泵

19 l/min. @ 210 bar

5 gpm @ 3,045 psi

大流量水泵

285 l/min. @ 48 bar

75 gpm @ 700 psi

铝质水箱

500 升

132 加仑

橡胶履带

已含

已含

驾驶无线遥控器

已含

已含

工作灯

4

4

桅杆

公制

英制

冲程

3.500 mm

11’6”

桅杆滑动液压缸行程

1.000 mm

3’3”

上拉力

100 kN

22,500 lbf

下拉力

68 kN

15,300 lbf

上拉和下拉速度

40 m/min

130 ft/min

双液压卸扣钳

60 - 280 mm

2 3/8”- 11”

可调的夹紧力

140 kN

31,500 lbf

卸扣转矩

38 kNm

28,000 ft-lbf

主绞车

1.000 daN, 100 m/min, 100  m

2,250 ft-lbf, 328’/min, 328’

选购件

公制

英制

SPT（标准贯入试验）自动落锤，在控制面板上有锤击

计数器

安装在卸扣钳上的套管提升器

200 kN  行程 300 mm

45,000 lbs 行程 12”

泥浆泵三缸活塞

285 liter @ 48 bar

75 gallon @ 700 psi

SPX40 软管泵

114 l/min @ 10 bar

30 gpm @ 145 psi

钢履带

可浮动的三脚夹

ManipAll 200 (磁性钻杆装卸机械手)

安全笼

可回转、可伸缩吊杆
