SH-70岩石贯入仪

1. 综合概述

岩石贯入仪用于测量软岩的贯入比(NP值)，以土木工程协会对出台的贯入测试方法“软岩的检查和测试指南”(1980年1月)为依据。

贯入比 (单位kgf/mm的NP值)和单轴抗压强度的相关图在手柄上显示,适用于立即确定软岩石或稳定固结土的单轴抗压强度而无需采样，因此,此产品方便于现场原位测试。

2. 规格说明

贯入阻力：10-100N，10N刻度

贯入针：根据土木工程学会的指南制定

贯入值：10mm（通过夹头显示）

力和重量：最大直径40mm *总长285mm，约700g

配件：手提箱

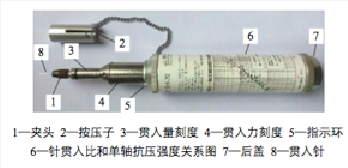

3. 产品示意图

4. 操作步骤

4.1换针操作

通过夹头①上的槽口，从贯入力刻度部件④上将针取下。

将按压子②按逆时针转动并松开，插入贯入针，然后顺时针转动后使其固定。

通过夹头上的槽口，将针插入贯入力刻度部件④。

4.2   零点调节

调整贯入针，使其末端设置在夹头的端面，贯入力刻度显示“0”

指示环是分体式，通过用手指滑动来调整，使之与手柄的下端接触。

4.3   将夹头与测量点设置为直角，然后进行贯入试验

a 当贯入针⑧贯入至10mm的深度时，缓慢抽出，然后从贯入力刻度部件④上的指示环⑤的位置读取贯入力，然后记录贯入力及贯入量，例如，10mm-50N

b 如果岩石是坚硬的，在贯入针⑧贯入10mm之前贯入力就已经达到100N的话，缓慢地撤回针，从贯入力刻度部件④上的夹头①的位置读取贯入深度，并记录贯入力及贯入量。例如，100N-5mm

4.4   针贯入比的计算示例：

在“4.3. a.”情况下, NP值为50N / 10mm-5N / mm，在“4.3. b.”情况下, NP值为100N / 5-20N / mm1.

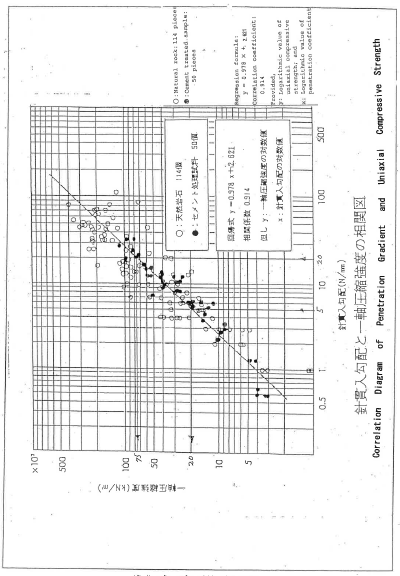

4.5   从下页所示的（贯入比和单轴抗压强度的）相关图，可以从NP值确定单轴抗压强度。

例如，如果NP = 5N / mm，则单轴抗压强度为20x1021KN/cm2，如果NP = 20N / mm，则单轴抗压强度为75x102(KN/M2)[75kgf/cm2]
