PROBEX-E 钻孔膨胀计

一、产品简介：

膨胀计测试是在钻孔内部进行的加载测试，带有一个可径向膨胀的圆柱形探头。它用于原位确定岩体的变形特性和非常软岩的蠕变特性。 PROBEX通过测量探头的总体积变化来确定变形。该方法与旁压仪使用的方法相同。它可以测得大体积岩石的平均模量值，与常规的钻孔弹模仪不同（常规钻孔弹模仪会受到岩体各向异性的影响）。通过监测活塞的位移来测量探头的体积变化。这种方式消除了管子和手泵系统的膨胀。 PROBEX是一种多功能设备，具有岩石旁压仪和柔性膨胀计的特性。PROBEX钻孔膨胀计是一种可径向膨胀的探头，用于原位测试确定岩体的变形特性和软岩的蠕变特性。

二、产品优点：

1、安全耐用

2、可以施加很高的压力
3、测试结果实时绘图

4、可以在深孔中使用

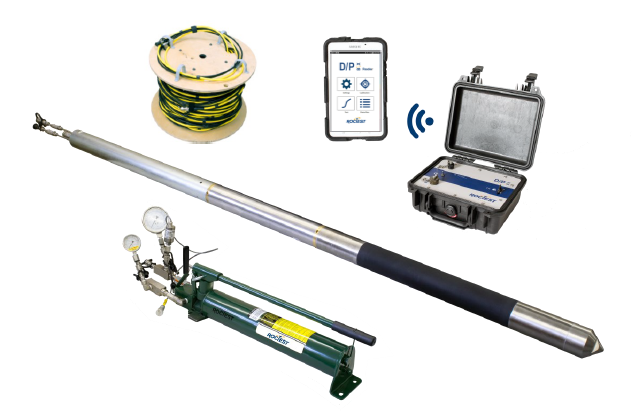

三、PROBEX系统包含：

1、一个探头，可膨胀的橡胶安装在钢芯上
2、一套液压模块，包括双活塞和液压缸组件，以对橡胶膜进行加压和卸压
3、一个测量模块，包含线性位移传感器，用于监测注入的体积
4、液压管路及电线
5、一个液压手泵和压力表
6、一个压力传感器
7、一个读数装置DP BOX，利用Android平板进行操作。这台多功能读数仪与Roctest制造的其它旁压仪兼容。平板电脑上安装有一个专用的应用程序，可以对试验进行设置和标定，可以实时读取试验结果、绘制曲线，可以记录数据，查看测试结果。

四、主要特征：

1、可以测得大体积岩体的平均模量
2、可以在深钻孔中使用
3、可以在“N”尺寸的钻孔中进行测试
4、可以施加很高的压力（30 000 kPa）
5、自动采集和数据实时可视化，可以在Android平板电脑上对测试过程进行控制
6、坚固的外膜（聚氨酯和玻璃纤维增强）

五、应用：

1、隧道衬砌、混凝土坝基础和桥梁支撑的变形估算
2、深基础的沉降和承载力估算
3、钻孔的侧向变形分析

DP Box主菜单

六、技术参数

探头
最大压力	30 000 kPa
直径
最小（泄压时）	73.7 mm
最大（加压时）	85.5 mm
有效长度	460 mm
探头上部螺纹	BW壳体箱+ NQ钻杆适配器
读数仪 - DP BOX
功能	体积和压力指示器
用户界面	与Android平板电脑进行蓝牙通信
精度
直径变化	0.001 mm (0.05 cc)
压力	0.25 % F.S.
数据存储容量	通常可以存储超过10,000个数据（取决于平板电脑）
电源接口	通用交流电源插头，带美国/欧洲适配器+适配器电缆用于汽车（点烟器）和外部电池
工作温度	-20 到 +70 ℃
待机	> 8 小时
电池	2 x 12 V 2.3 A，可充电
外壳	防水，防震ABS塑料
外形尺寸	25 x 28 x 12 cm (l x w x h)

七、其他

测试与数据解释	导管穿过B尺寸的套管或NQ钻杆，用于将探头下放到测试深度。试验过程是压力控制的。使用手动泵逐级加压。探头的可压缩性和迟滞性首先通过标定试验来确定。可以采用旁压仪或柔性膨胀计的试验步骤和数据解释方法来使用PROBEX。但是，在非常坚硬的岩石中利用该设备所获得的数据应该谨慎使用。减少数据量的方法与旁压仪相同。该试验方法是基于Lame方程，得到待测岩体的平均模量。Roctest开发的一个工具（ProbexCompanion）可用于确定该模量。
订购信息	请明确说明：电缆/管子长度（50,100,150或200米），可选配件
可选配件	外膜
	NQ或BW到AW杆开槽适配器
	电缆和管子延长线
