GeoCAD 软件

好消息，由专业测井解释人员结合ROBERTSON GEO数十年的专业测井技术开发的GeoCAD®已经发布。该软件没有任何额外的成本，因其基于windows操作系统开发所以具有高效和易于使用的特点。通过简洁的工作流程即可生成行业标准的televiewer报告。以便发掘这些数据的真正价值。

GeoCAD®是ROBERTSON GEO的注册商标

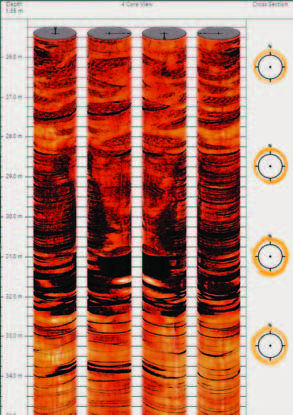

GeoCAD®是一个基于windows的软件，用于处理、解释和显示声学和光学televiewer测井图像资料。标准的测井报告包括蝌蚪图和棒状图、极点到水平面的立体投影图和方位频率图。由此合成的岩心显示可以方便地比较测井和现场数据，以确定裂缝或不整合的岩心区段的物理参数。

该软件是由测井专业人员根据他们的报告需求开发的，专注于快速可靠地生成行业标准的televiewer报告，一切都是为了得到高质量的报告，没有任何噱头和不必要且昂贵的额外付费内容。

ROBERTSON GEO深知客户需求，易于操作的模块和预置模板在不影响质量的情况下缩短了处理时间。GeoCAD®是希望降低成本、改进工作流程和改善时间管理测井用户使用的软件。

简化标准报告是GeoCAD®的一个重要功能，由谁处理数据，可以生成统一的、高质量的报告。

电视测井资料的解释和处理

GeoCAD®提供结构拾取工具、特征分类、校正、经典报告和Robertson Geo测井图像的可视化。GeoCAD®提供的从测井资料采集到处理的无缝工作流程给了客户好的使用体验。

GeoCAD®处理和解释工具提供：

•记录拾取到的层理和裂缝特征，并报告方位角、倾角和厚度或孔径

•可使用完全自定义的菜单对功能进行分类

•拾取的特征可以是完整的，也可以是部分的

•可记录不整合和拉伸断裂等线性特征

•特征厚度

•特征显示为正弦曲线、部分正弦曲线、蝌蚪图和棒状图

•倾角可以表示为立体网图、直方图或玫瑰花节理图

•原始岩芯图像也可以导入并与电视测井图像一起显示

GeoCAD®for Televiewers快速易用的“功能选择”界面可节省时间，是专业用户和新手用户的理想平台。

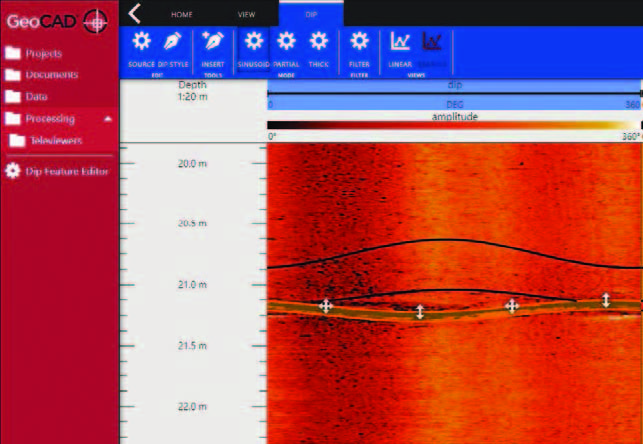

用户可以使用要素编辑器创建单个“分类”，并为常用选择的特征设置默认值。dip菜单允许按正弦、局部和厚度选择特征类型。‘thick’功能将计算层理或裂缝的厚度，如下图所示。

破裂分析模块的其他典型输出包括生成立体网图、直方图和玫瑰花节理图。

还可以生成椭圆图和局部剖面图。

“拖放”功能可加快文件导入和处理的速度。

标准偏差曲线图和原始数据也可在报告中体现。

灵活的打印向导使制作报告变得简单而快捷。
