CONTROLS应力路径三轴和自动单轴测试系统设计用于对不同强度的材料进行测试，从较软的砂岩到高强度的大理岩。

符合标准：  ASTM D7012 | ASTM D2664 | ASTM D2938 | ASTM D3148 | ASTM D5407 | EN 14580 | EN 1926 | ISRM

• 先进的测试系统，适用于不同强度的材料，从较软的砂岩到高强度的大理岩

• 可以测定单轴或三轴条件下岩石的弹性模量、泊松比和强度特性

• 在三轴试验中可以自动控制围压和轴向荷载

• 能够自动进行多级破坏三轴试验（应力路径模式），可以从单个试样上获取整个破坏过程，包括峰后应变软化阶段

• 也可以对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变控制下的测试(带有相关选项和配件)

• 可编程的测试程序，包括围压和轴向荷载及其联合施加

• 集成数据采集和结果处理，包括破坏包络线的绘制

• 灵活的系统，适用于科研

系统构成：

ADVANTEST ROCK

- 伺服液压控制器用于按照相关标准施加轴向荷载。包括一个用于三轴试验的专用软件，该软件可以控制SERCOMP ROCK，并且 能够自动获取试样破坏的包络线。

- ADVANTEST ROCK能够进行加卸载，也可以对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变控制下的测试(带有相关选项和配件)。

SERCOMP ROCK

- 伺服液压控制器用于将围压施加到胡克压力室中（仅三轴中使用）。它作为一个远程控制装置运行，完全通过Advantest Rock软件进行控制。

- 包含4个额外的通道用于安装应变/位移传感器

测试软件：

- ADVANTEST ROCK和 SERCOMP ROCK都连接到PC 进行数据采集和结果处理。

- 所有测试信息和读数总是可显示在PC屏幕上：

- 轴向荷载和试样强度

- 围压

- 通过应变片或外置位移传感器测量的变形

增加额外的外部传感器获取荷载/应变/位移读数，可能对研究有用。

高刚度荷载架

- 可以从众多CONTROLS 产品中选择，符合试样尺寸及预期的强度。

- 由于通常岩石试样具有高强度和脆性，因此推荐采用高刚度加载框架(加载能力4000kN 或 5000kN)。

胡克压力室

不同的压力室需要根据试样尺寸来选择：从 EX 型（直径21.46mm） 到 HQ型（用于直接63.5mm的岩芯）。

ADVANTEST ROCK 控制台 50-C9842/RCK 和 86-D2999 PC机柜

胡克压力室45-D0566 支持设备型号： 45-D0556/H

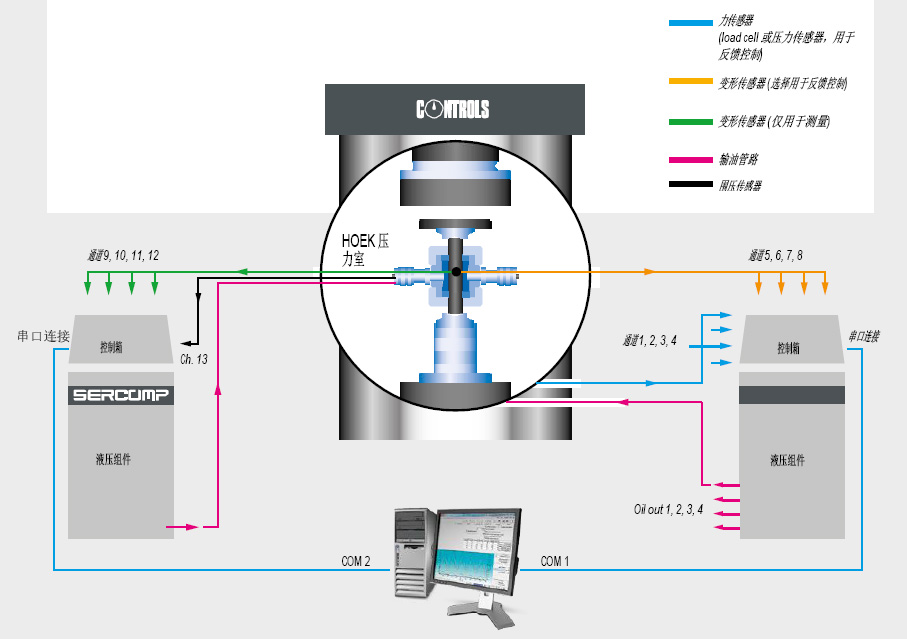

岩石三轴测试系统布局：

技术参数：

ADVANTEST 9 ROCK

液压组件

•  最大工作压力: 700 bar

• 最大油输送: 低压下2升/min ，高压时0.7升/min

• 4个液压接头，用于连接到加载框架

•  通过伺服控制比例阀控制流量

• 油冷却系统，带有强制通风功能

• 4 电控开关阀

硬件和机上软件

最大分辨率: 1/524,000 分度

8个输入通道:

-  4个用于力传感器(力传感器或压力传感器)

-  4 个用于位移传感器 (位移计, LVDT传感器或类似的) 和变形传感器 (引伸计、应变片)

-  调节器的电气特性：

-  激励电压: 从0.5到10 V 直流，通过软件选择

-  单端/多端输入

-  输入信号从-2.5 到 +2.5 V 直流

-  通过软件调零和增益

所有通道同步数据采集

8 个模拟输出，对应每个通道，用于可能使用的外部数据采集系统

可以控制的参数:

- 力/特定力

- 位移

- 应变

- 自动诊断系统，包括油位和滤油器堵塞

- 320x240像素显示

- 储存多个标定曲线，用于随时连接到不同的传感器

- 低频动态测试: 最大频率 0.1 Hz (取决于波形)

物理性能参数:

额定功率：750 W

电压: 230V, 50Hz, 1ph or 230V, 60Hz, ph 或 110V, 60Hz, 1ph

尺寸 (长x宽x高): 470x410x1000 mm

大概重量: 120 kg，不包括PC和打印机

SERCOMP 7 ROCK

最大工作压力: 700 bar

最大油输送: 0.7 升/min

通过伺服比例阀进行流量控制

4个额外的通道用于位移/应变传感器

额定功率: 750 W

外观尺寸 (长x宽x高): 470x410x1000 mm

大约重量: 120 kg

PC 和控制软件

-  新一代PC 和打印机，可以远程控制整个系统。图形显示和数据包含多种绘图模式，如3个不同的变形对时间的曲线

-  用户能够设置执行试验和阶段顺序/循环

-  打印测试报告

-  允许测试过程中实时修改测试参数，包括主动控制通道

-  语言选择: 英语、法语、西班牙语、意大利语，加上用户创建的其他语言

试样安装：

使用表面安装应变片的方式确定弹性模量

试样安装了55-C0222/F 应变计

测试曲线：

岩石应力路径三轴试验截图(力 vs位移和围压vs时间曲线)

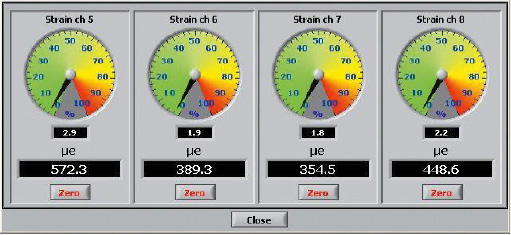

虚拟仪表显示传感器相对于满量程的实际读数百分比。它对于传感器定位是一个非常好的工具

ADVANTEST软件, 采用应变位移控制试验的主界面截图

ADVANTEST软件 （在挠度率控制下，对纤维钢筋混凝土梁进行了弯曲试验）
