S10 降雨水位计 设备开始在小范围内展示水文学中发现的一些

它们分为两个相关的类别：

降雨和来自可变渗透率集水区的径流与井抽取地下水之间的关系，有或没有降雨的地表补给

以到达地表的“净降雨”和地表溪流的汇水径流为界的水文循环部分

示范是使用装满砾石的水箱开始的，该水箱包含向砾石表面供水和测量径流的设施。砾石罐由炉子上漆的低碳钢制成，并由涂漆的低碳钢框架支撑。

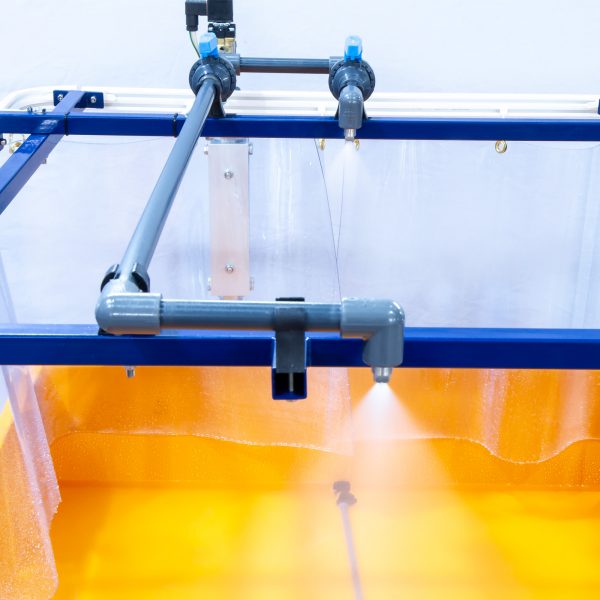

该设备可以安装在工作台上或自由站立在实验室地板上。水通过流量控制阀、流量计和电磁阀供应到两个高架方形喷嘴。水箱周围的可拆卸透明窗帘可容纳任何喷雾。径流被引导到水箱一端的出口。

收集和测量单元位于储罐出口附近。这包括一个在内部分为 17 个存储隔间的横穿船。收集容器安装在包含电机驱动和中央排水槽的底座上。

控制台用于控制横移容器和供应到喷头的水。可以预先选择每个隔间位于油箱出口下方的时间，并显示从开始到的总时间。

收集在容器中的水提供了作为时间函数的直接径流直方图。

一系列附件可以演示地表水库保持、洼地蓄水效果和土地排水。

这些包括：

防渗集水用聚乙烯板

四个用于水库储存的塑料容器

瓷砖排水用透水管

来自单个或多个风暴的风暴水位线

来自先前饱和集水区的风暴水位图

用于不透水集水区的风暴水位图

来自具有水库蓄水功能的集水区的风暴水位图

调查风暴运动方向对集水区径流水位线的影响

调查土地排水对集水区径流水位线的影响
