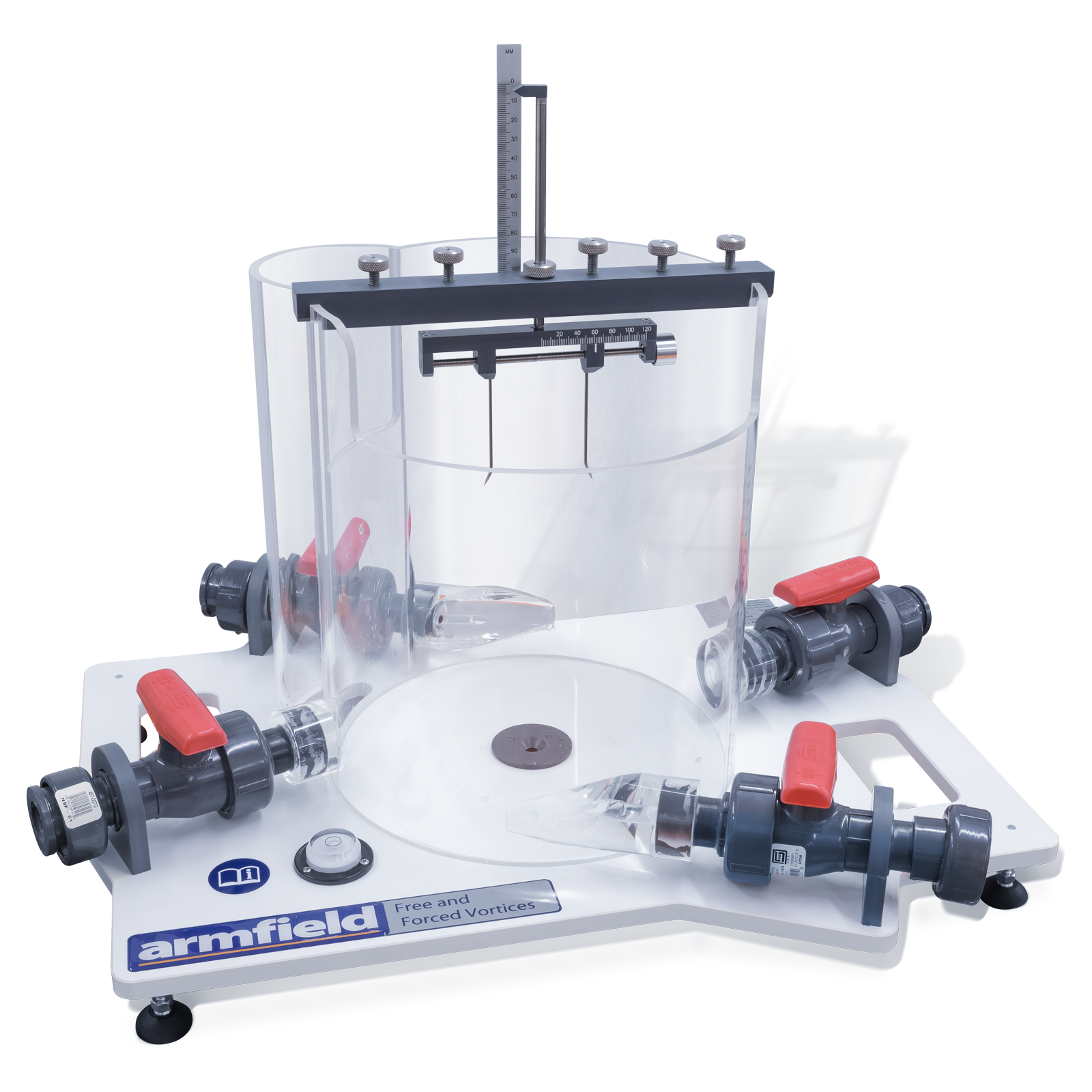

该设备包括一个位于底座上的透明丙烯酸圆柱体，用于产生和测量自由和受迫涡流。

自由涡流是通过圆柱体底部的可互换孔口排出的水产生的，并使用组合卡尺和深度标尺测量所得轮廓。强制涡流由圆柱体底部的桨叶引起，桨叶由水射流旋转。强制涡流的轮廓是使用一系列深度计确定的。

可以使用提供的适当皮托管测量自由或受迫涡流中任何点的速度。

染料晶体（未提供）可用于演示自由涡流底部的二次流动。

• 带有四个入口和出口的圆筒型容器，可生成自由涡旋和强制涡旋

• 三个可交换口和位于容器底部的明轮

• 带有可调指极星的测量电桥，内部的测径器可测量旋涡规模

• 皮托管测量旋涡速度

• 快速释放装置可方便地连接到水力学工作台

• 备选的教学软件
