描述

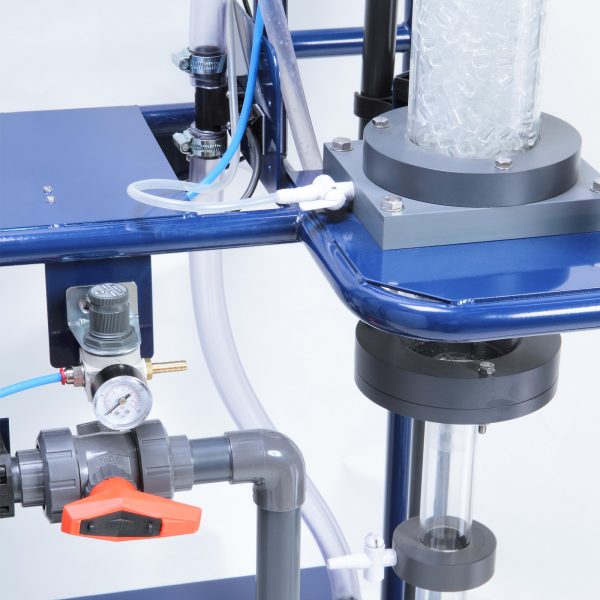

填充塔由两个首尾相连，直径为75mm的透明丙烯酸配件构成，垂直安装在落地式的软钢构架上。塔内填有10mm X 10mm的玻璃拉西环，是用于气体填充的典型代表。实验用的液体储存在50升的矩形供水箱中，离心泵用于将液体输送到塔的顶部，然后回落到供水箱中。回输管路内的变面积流量计可直接读出流量。

吸收的气体通常为二氧化碳，可从塔附近的压力缸中（不提供）获取。气体通过标有刻度的变面积流量计，与气流混合，气流源于回转式压缩机，流速是已知的。因此可知道进入塔内的空气比重，也容易改变其比重。气体从塔的底部进入，气体混合物上升至填充层，方向与向下流的液体方向相反。

塔的底部，中间和顶部有压力表接头，利用压力计可测量塔内的压力下降。这些接头同时也为从塔中抽取样品提供了方法。利用Hempl仪器可测量样品中的二氧化碳含量。流量计，压力计和气体分析设备都安装在竖立的地板上，其高度适中，以便于操作。

规范说明

· 落地式的填充塔气体吸附单元，塔直径为75mm，长1.4米，材质为透明的丙烯酸，包含7升10 x 10玻璃拉西环，塔安装在钢架上

· 塔的顶部，中间和底部有压力传感和气体采样点

· 两个压力计用来测量压力

· 包含一个Hempl气体分析装置

· 三个变面积流量计用于测量气体，空气和液体的流量

· 回转式压缩机将空气送入塔中

· 利用一个离心泵，50升容量的供水箱可让水（溶剂）循环

· 提供的操作说明书包含必要的安装，调试和维护信息

· 说明书中还包括实验方法的详细信息：

          利用填充塔进行气体吸附放入原理

          气体和液体的定量分析方法

          填充吸收塔的质量平衡

          传质单元方法，包括NTU和HTU计算

          测量质量传递系数

          填充塔的水力特征

          测定装载点和溢流点

演示性能

· 研究利用填充塔研究气体吸附的基本原理

· 演示气体和液体的定量分析方法

· 填充吸收塔的质量平衡

· 传质单元方法，包括NTU和HTU计算

· 测量质量传递系数

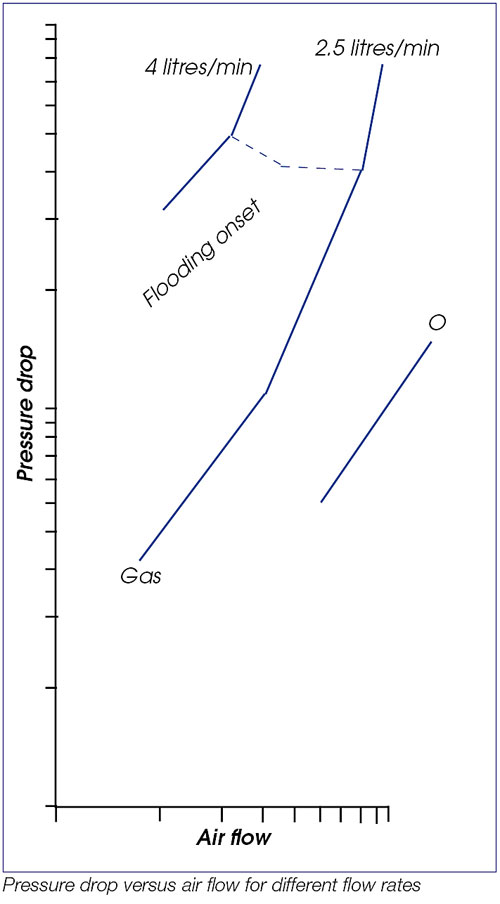

· 研究填充塔的水力特征

· 测定装载点和溢流点

技术参数

供水量容量：50L

塔内径：80mm

吸收塔高度：1.4m

填充类型：拉西环10 x 10mm

空气压缩容量：0.15m3/min@0.3bar

塔的给水泵容量：

空气流量计范围：20-180 l/min

气体流量计范围：1.0-22.0 l/min

水流量计范围：1.0-10.0 l/min

辅助设备

必要辅助设备

带有调压器的二氧化碳气缸

推荐辅助设备

连接到实验室外的通气管

用于液体分析的滴定玻璃容器

用于废水处理的疏水箱

电源

UOP7-A: 220-240V/1ph/50Hz

UOP7-B: 120V/1ph/60Hz

UOP7-G: 220-240V/1ph/60Hz

装运规格

体积：2.0升

总重：220千克

总尺寸

长：2.53米

宽：0.90米

高: 0.65米
