所有的结构零件都由透明的PVC或是蓝色的GRP构成，学生可观察系统某些部位的水流。提供测量仪器。

规范说明

· 台式设备，用于演示送风式冷凝塔的操作，包含带有空气循环的塔底座，带有加热器的蓄水池，补水箱和带有循环泵和测试设备的控制台

· 配有一个标准的填充塔，尺寸为150mm x 150mm x 600mm，包含10个110m²/m³的板

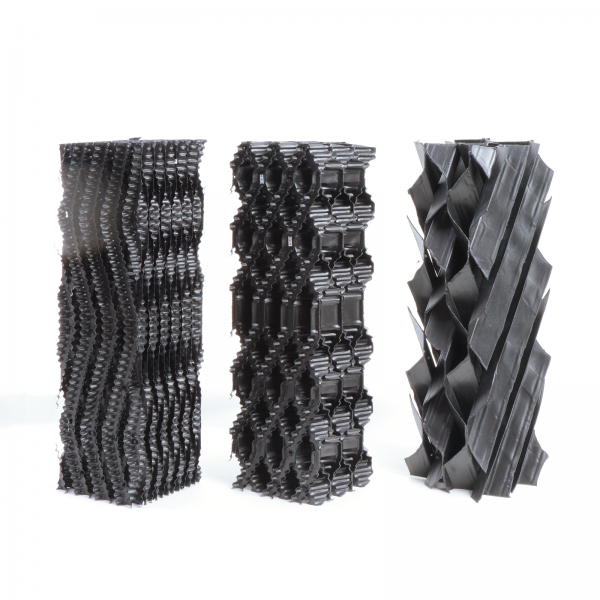

· 三个备用的塔器用于做对比（柱状，7板和18板）

· 塔器由透明的塑料制成，以便于观察系统水流

· 不需要使用工具，就可以轻易地更换塔器

· 测量仪器包括：

- 带有水温，湿度和干球温度读数的热电偶
- 带有控制阀的变面积流量计
- 斜管压力计


 实验性能
- 利用不同的填充仪器观察水流模式和水流分布
- 性能和流量测量
- 湿度图的利用，稳定流动方程的应用，能量平衡
- 研究影响填充表面面积/体积比的因素
- 研究不同负载和不同温度的性能

测量和研究性能

· 根据不同的填充仪器观察水流模式和蒸馏

· 测量所有“最终状态”，以及水和空气的流量

· 将“最终状态”绘制在湿度图上，利用稳定的流动方程计算能量平衡

· 研究影响填充表面面积/体积比的因素：

- 入口的湿球温度
- 填充时的压力下降

>  研究性能
- 一系列的冷却负荷
- 一系列的入口温度

技术规格
最高工作温度：50°C
离心式鼓风机，最大气流量：0.06kg/s^-1
填充塔：150mm x 150mm x 600mm
可变面积流量计：0 - 50g/s^-1带有流量控制阀
利用T型热电偶测量水温，湿度和干球温度
斜管压力计：0-40mm水空口的压差或是填充阻力。

订购信息
UOP6-10：10板碱性水冷凝塔110m²/m³

备用塔
UOP6-20: 7 板77m²/m³
UOP6-21: 18 板200m²/m³
UOP6-22: 仅塔柱
UOP6-23: 填充塔

要求
电源
UOP6-10-A: 220-240V/1ph/50Hz
UOP6-10-B: 120V/1ph/60Hz

水

2 L/hr蒸馏水或是去矿质水（盛装在容器中）

装运规格
体积：0.7立方米
总重：130千克

总尺寸
长：1.20米
宽：0.95米
高：0.60米
