设备描述

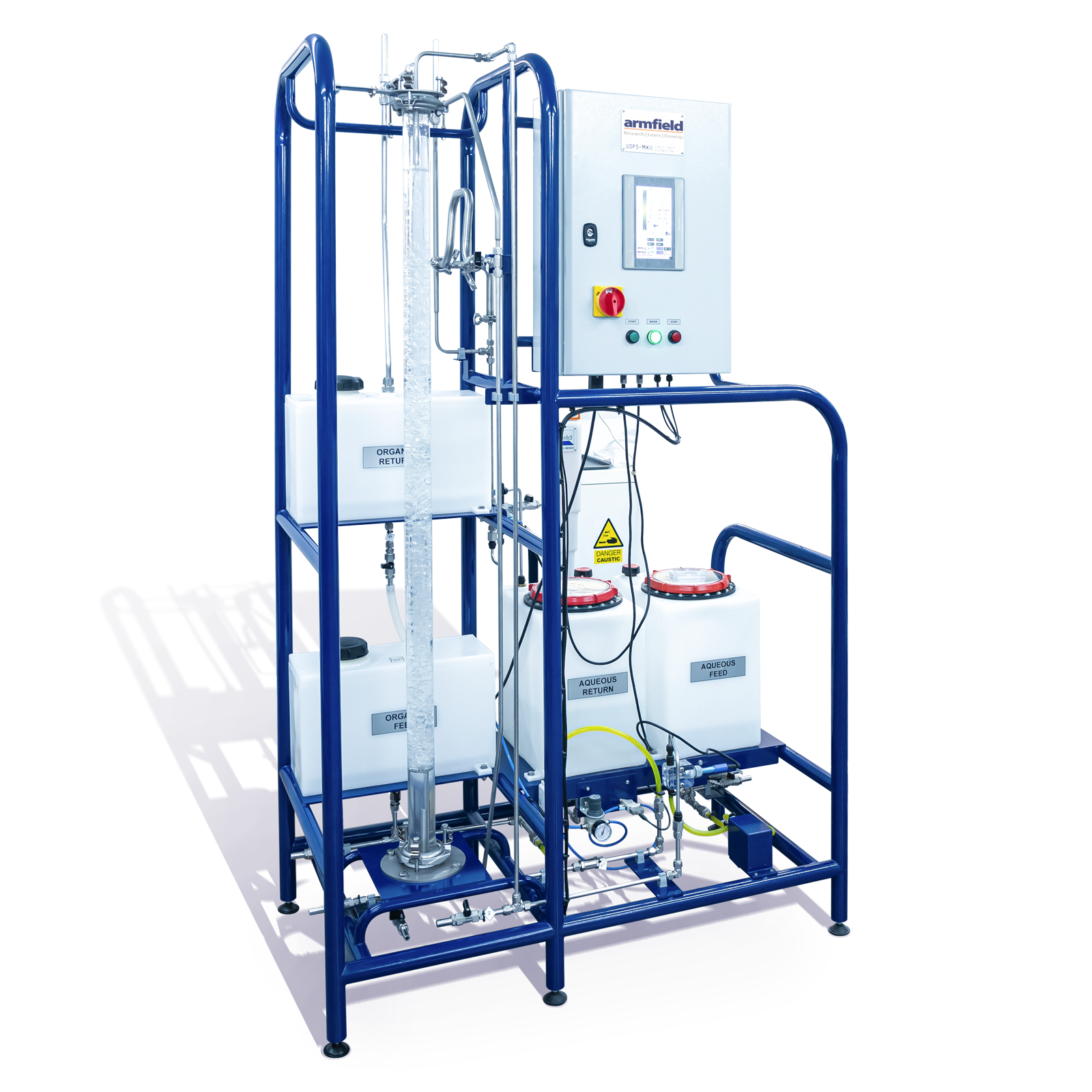

UOP5-MkII包括一个长1600毫米，直径50毫米的玻璃分离柱，填充玻璃拉西环，为萃取过程提供了大的表面积。 包括四个处理罐，用于有机相的进料罐和收集罐以及用于水相的进料罐和收集罐。

水回路包括具有内置旋转计数器的变速旋转隔膜泵，其允许确定流速。 进料管线和返回管线中的电导率和温度传感器允许测定转移到水相中的酸的量。

有机电路采用空气动力的变速隔膜泵，不含电气元件，可以使用煤油安全运行。

含有痕量乙酸的煤油从有机进料罐泵送到萃取塔的底部。将去矿物质水从含水进料罐泵送至萃取塔的顶部。

相之间的密度差导致通过填充柱的相反方向的逆流流动，其中酸从有机组分中除去到水性组分中。离开塔的两相收集在适当的回流罐中。通过操作单个阀，可以在柱的顶部和柱的底部之间改变相界。可以对下边界的位置进行微调，以补偿有机相比重的变化。

温度和电导率传感器允许在柱的入口和出口处确定水相中的乙酸浓度。根据该信息，可以计算过程的提取效率。所有传感器读数和计算值均可用于计算机（不提供）上的数据记录。

为了获得准确的结果，将纯水用于输入是很重要的。 UOP5-MkII包括一个浮球式液位控制阀，可以使用泵输送去矿物质水或去离子水（如果有的话）连续补充。

使用后，有机相将保留少量酸。如果需要，可以使用滴定确定酸的浓度，然后加入更多的酸，为下一次运行所需的浓度做好准备。

使用推荐的煤油系统，可以无限期地重复此过程。或者，可以定期处理使用过的煤油并更换。由于煤油价格低廉且易于获得，因此不会产生任何问题，也不需要溶剂回收系统。

注意：UOP5-MkII专门设计用于煤油。虽然煤油被归类为易燃物，但点燃很不容易并且使用安全，只要采取合理的操作预防措施即可。设备中集成了许多功能，以确保安全操作。为了安全操作，UOP5-MkII只能在低于35ºC的环境温度下运行。因此，如果超过此温度，设备应安装在温控实验室中。

可燃材料的使用


UOP5-MkII专门设计用于煤油。虽然煤油被归类为易燃物，但点燃很不容易并且使用安全，只要采取合理的操作预防措施即可。设备中集成了许多功能，以确保安全操作。为了安全操作，UOP5-MkII只能在低于35ºC的环境温度下运行。因此，如果超过此温度，设备应安装在温控实验室中。如需与其他可燃或易燃材料一起使用，请咨询Armfield，但作为一般准则，燃点> 38°C（cat IIA）和自燃温度> 135°C（T4）的材料可能是合适的。

优点

• 触摸面板，用于控制/校准泵和显示测量值

• 推荐的系统使用水从醋酸中分离出乙酸

• 使用有机相或水相作为色谱柱内的连续相进 行操作

• 相界的位置由相位之间的密度差预先确定，不涉及传感器或控制

• 单个阀门将有机相或水相设定为特定运动所需的连续相

• 简单调整下相界，以补偿有机相比重的变化

•传感器在萃取过程之前和之后测量水相的温度和电导率，从而确定酸的浓度并计算萃取效率

•带有PC软件，可以记录测量数据并计算水相中的酸浓度



•使用推荐的煤油系统不需要溶剂回收系统（使用过的煤油可以处理掉，或者通过简单的分析和加入醋酸重复使用）

•使用恒温器处理煤油，以限制最高工作温度，确保安全操作

•气动隔膜泵用于大幅度地降低有机相点燃的风险







演示功能

>填充液/液萃取柱的流体动力学

>使用有机相或水相作为连续相的萃取性能的差异

>研究水和有机流速变化的影响

>质量平衡和传质系数的计算

设备需求

环境温度下运

电源：

UOP5-MkII-A: 220-240V/1ph/50Hz, 1A

UOP5-MkII-B: 120V/1ph/60Hz, 2A

UOP5-MkII-G: 220-240V/1ph/60Hz, 1A




供水：

初始填充20升去离子水（无需永久连接）




压缩空气：干净，干燥的压缩空气40 l / min，压力为3-10 bar（提供6 mm刚性塑料气动管的进气口连接）

注意：Armfield可以提供合适的便携式空气压缩机，见下文




计算机：运行Windows 98或更高版本的Windows PC（不提供），如果运行数据记录软件，则需要USB端口




可选附件

空气压缩机AC1（如果没有压缩空气供应）

最大压力：6bar

最大气流： 100 l/min at 1 Bar

容量：6L

电机功率：820W

噪音：典型值为80 dBA，1米范围




订购代码

UOP5-MKII：

UOP5-MkII-A提供欧洲和英国标准电源线

UOP5-MkII-B提供美国115V电源线

UOP5-MKII-G提供美国230V电源线




AC1：

AC1-A 220-240V / 1ph / 50Hz

AC1-B 120V / 1ph / 60Hz




外观尺寸            UOP5-MkII                 AC1

高度:                 2.045m                0.293m

宽度:                1.220m                 0.452m

深度:                0.760m                 0.405m

净重:           100kg (干燥，未包装)             8.8kg




装运规格

UOP5-MkII:       AC1

体积:    3m³            0.3m³

毛重:   230kg           8.2kg




订购规格

• 实验室液/液萃取柱，设计用于煤油（石蜡）和乙酸

• 柱长1.6米（工作长度1.2米），直径50毫米，由玻璃制成

• 填充15mm玻璃Rashig环的色谱柱

• 水相循环系统，带有25升进料罐，25升回流罐和变速泵。泵经过校准，流量为50-250ml/min

• 有机相循环系统，带18升进料罐，18升回流罐和变速气动泵。泵经过校准，流量为50-250ml/min

• 包括用于分析两相样品的阀门

• 触摸面板，用于控制/校准泵和显示测量值

• 单个阀门将有机相或水相设定为连续相

• 微调下相界面，以补偿煤油比重的变化

• 使用推荐的酸时，仪器测量水相中的入口和出口浓度

• 数据记录作为标准，软件计算水相中的酸浓度，从中可以确定提取效率（需PC，不提供）
