描述

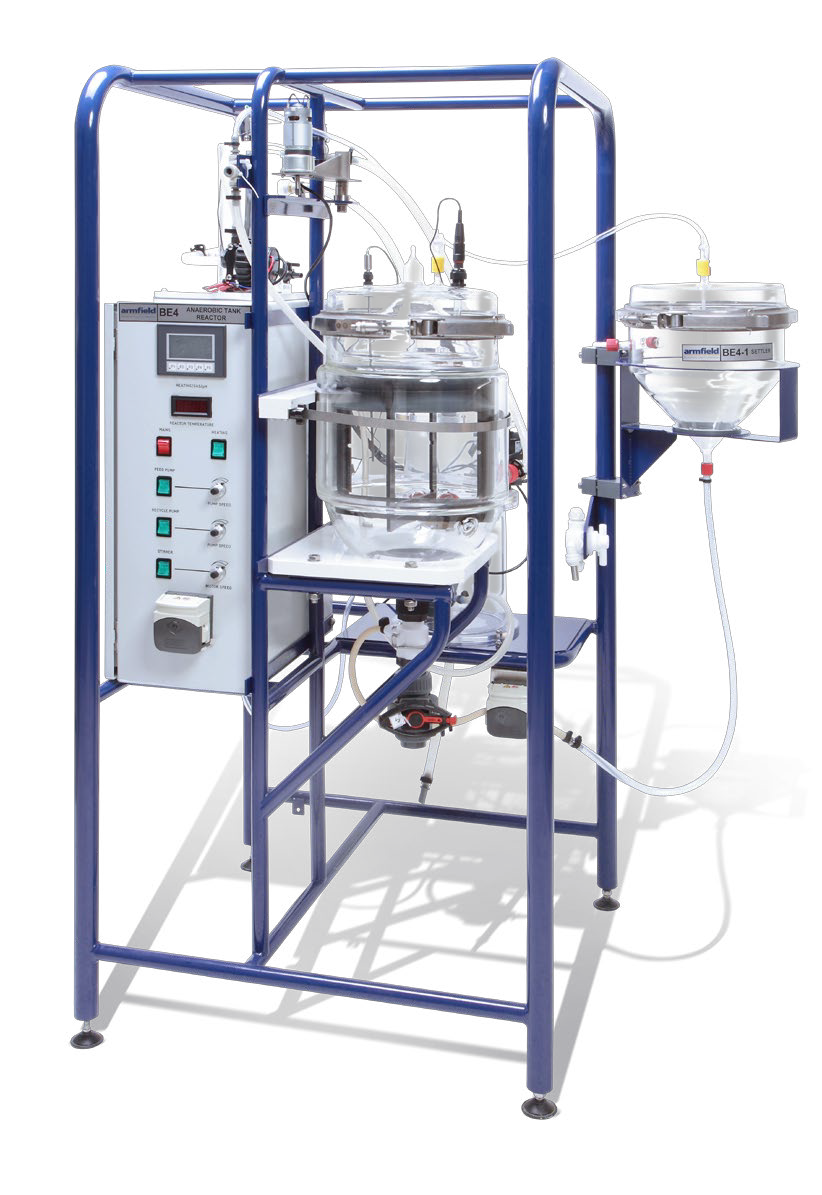

BE4上的反应器是一个圆柱形玻璃容器，带有用于加热的水套。容器配有挡板和变速搅拌器，用作连续搅拌釜式反应器（CSTR）。

挡板和搅拌器可拆卸，使反应器充满生物球和支撑格栅，从而将装置重新配置为填充床反应器。

还提供了一个带有导流板和三相分离器的替代反应器盖，使得反应器也可以配置为上流式厌氧污泥床反应器（UASB）。

反应器的进料由变速蠕动泵提供。反应器盖上装有取样站，该取样站包括仪器探头端口（温度和pH值），并允许在不同深度从反应器中采集液体样本。

反应器温度由循环水系统控制，控制方式与BE3相同，并使用相同的收集和测量排放气体的新型系统。同样，pH加药系统在概念上是相同的，可以使用数据记录器在电脑上记录数据。

订购规格

釜式厌氧反应器

独立的落地式釜式厌氧反应器，容积20l

配置:

− 连续搅拌釜式反应器（CSTR）

− 填充床反应器（PBR）

− 上流式厌氧污泥床反应器（UASB）

对于无需搅拌的配置，搅拌器、电机和挡板可拆卸

可变深度液体取样点

两个反应堆的共同点

测量反应器温度、夹套温度和容器pH值

可编程逻辑控制器（PLC）提供温度控制、pH控制和气体收集（速率和总量）计算

带泵和热水容器的水套加热系统。温度由PID控制，从室温到55°C

自动容积式气体收集系统测量，为反应器增加的背压小于10 mbar

配备自动pH加药系统，以将容器pH保持在预定范围内（用户可编程）

pH和气体收集系统的用户校准

0.06-4.8 l/hr的进料流速（使用可更换蠕动软管）

气体取样点

标准数据采集和软件（需要电脑，未提供）
