PWS渗压计

产品说明

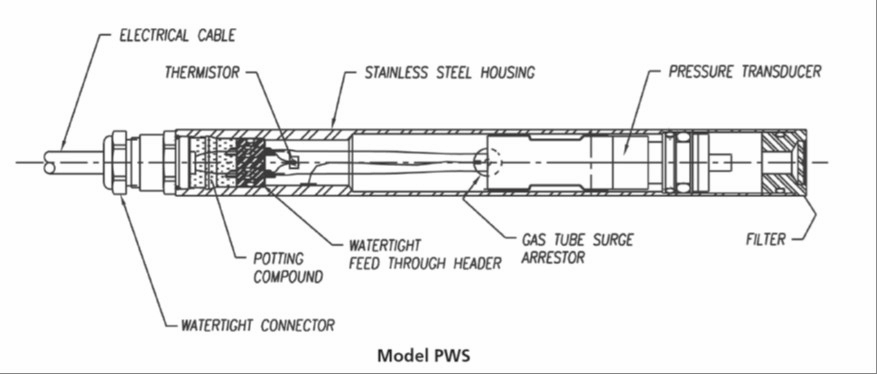

PWS渗压计由一根封装在钢护筒中的振弦（钢弦）传感元件构成。传感元件本质上是由夹在空心圆柱体两端的钢丝构成。一个电磁线圈被用来激励钢弦并测量其振动周期。振动周期对施加在传感元件上的压力很敏感，通过测量钢弦的振动周期即可以用校准系数换算出作用在传感元件上的压力值，从而实现对孔隙水压力的测量。

PWS长期可靠性源于采用一种经过验证的，能确保高稳定性的液压挤锻技术来夹紧钢弦。真空封装传感元件，以保护钢弦不受腐蚀。除钢弦外，传感元件的所有部件均由高级不锈钢加工而成。PWS配有电涌保护器，可抗电气和射频干扰，这是由符合IEEE和CEI规范的测试确定的。

PW系列渗压计有5种型号：PWS用于埋入在填土中，混凝土/土体界面处，或插入钻孔和小直径测压管中。PWS的端部装有一个高或低透气性的透水石，以保护传感元件不受固体颗粒物的影响，从而只感测被测流体的压力。在饱和的情况下，透水石很容易取下来。PWF是PWS的厚壁版本，适合于直接埋入的应用。PWC配有管螺纹接头,从而使这款孔隙水压力计能够用作压力传感器。PWP用来压入到非固结的细粒土中，如砂、淤泥或粘土。其外壳为厚壁圆筒，一端装有锥形端头，电缆引线端装有链接EW钻杆或立管的螺纹接头。PWL是一款低压力的孔隙水压力计(35,70kPa)。

主要特点

    • 坚固的不锈钢结构

    • 高精度和高分辨率

    • 三级防水保护

    • 测量范围大

    • 带温度补偿测量

    • 长期稳定性好

    • 电涌保护

应用

    • 水工结构

    • 地基基础

    • 挡土墙

    • 堤防

    • 大坝

    • 基坑

    • 隧道

    • 废料堆场

技术规格

    1,可根据用户要求提供其他量程。1MPa = 145 psi

    2,只有PWL型有这个量程。

    3,技术规格是在实验室条件下获得。

    4,PWL必须采用IRC-41AV通气电缆。

订购须知

请指定:

     • 型号和量程

    • 电缆长度

选购附件

    • 热敏电阻, 透水石和电缆

    • 校准至100 kPa

    • 振弦读数仪: MB-3TL, SENSLOG
