CONVEX-D 卷尺收敛计

产品综述

CONVEX-D数字式卷尺收敛计可快速准确地测量任意方向上两个基准点之间的距离变化，基准点一般固定在建筑物、基坑、边坡及周边岩体上。它可在施工期和竣工后定期观测隧洞顶板下沉，坑道顶板下垂，基坑形变，边坡稳定性的表面位移等。

产品说明

CONVEX-D数字式卷尺收敛计的主要部件是一把架式钢卷尺，卷尺上有冲孔，孔距为50 mm。卷尺装在卷轴架上，卷轴架固定在收敛计的主体上。

CONVEX-D更多的部件还有：

    1,一个独特的能消除回程误差的张紧机构，确保随着时间的变化，精度也能保持一致。

    2,一个活动锁扣，用来牢固地锁定卷尺，从而方便了仪器的操作。

    3,一台数字式显示器，用来读取两个基准点之间相对距离的变化。转动有机玻璃防护罩，打开后就可以操作显示器上的功能键。

    4, 两个挂钩，一个在卷尺的活动端，另一个在卷轴架上。

    5,旋转大的滚花套圈，直到两条基准刻线对齐，这样就可以容易地把卷尺张紧到预定的荷载。使用两个叠加的放大镜来优化视觉对准。

    6,实际测量时，在两个基准点之间把CONVEX-D张紧，基准点是两个固定在各自锚头上的不锈钢吊环螺栓。

    7,一套检定架，用于定期检查收敛计的重复性。

主要特点

    新奥地利隧道施工法(NATM)也符合“边监测边设计”的原则

    重量轻、防尘、坚固耐用

    数字显示器和它的有机玻璃防护窗

    阳极氧化铝结构

    消除回程误差的机械装置

    活动锁扣

应用

    板桩变形

    隧道收敛

    边坡稳定性

    矿井顶板下沉

选购附件

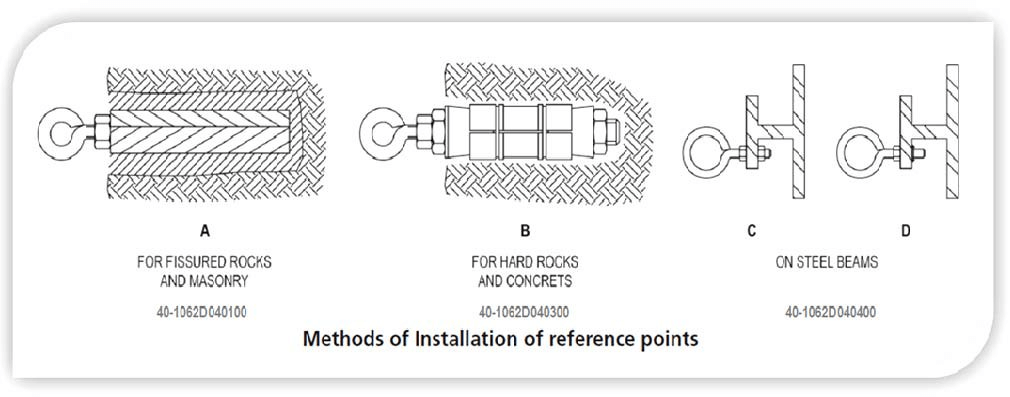

要完成准确的测量，需要正确地锚固基准点。必须根据现场条件来选择锚头，要么是钻孔灌浆的钢筋锚头(A)，要么是膨胀螺栓锚头(B)。吊环螺栓也可以直接螺栓连接(C)或焊接(D)在结构钢梁上。

测量时,把卷尺活动端的挂钩扣住一个基准点，向相对的基准点移动，展开卷尺，直到卷轴上的挂钩可以扣住另外一个基准点。然后卷动卷轴使松弛的卷尺张紧，并把位于收敛计前端的锁扣插入卷尺上最近的冲孔中。再旋转滚花套圈以张紧卷尺，直到预定的荷载（133.5N），相应地，此时两条基准刻线准确对齐。

订购须知

    基准点和锚头

    检定架

    备用卷尺
