AquaLock 水锁土壤取样器

-采用声波钻进技术获得高保真度的芯样

获得专利的 AquaLock 是一款土壤取样器。 AquaLock 在声频振动作用下下行到采样深度，并在此采集几乎不受扰动且长的芯样。

AquaLock 将快速、平稳和强劲的声波钻进技术与活塞式取样器的优点结合在一起。它即能连续采样，也能离散采样。

是什么让 AquaLock 如此特色?

• 在声波钻机的配合下，它是快、可靠的冲积土取样工具。

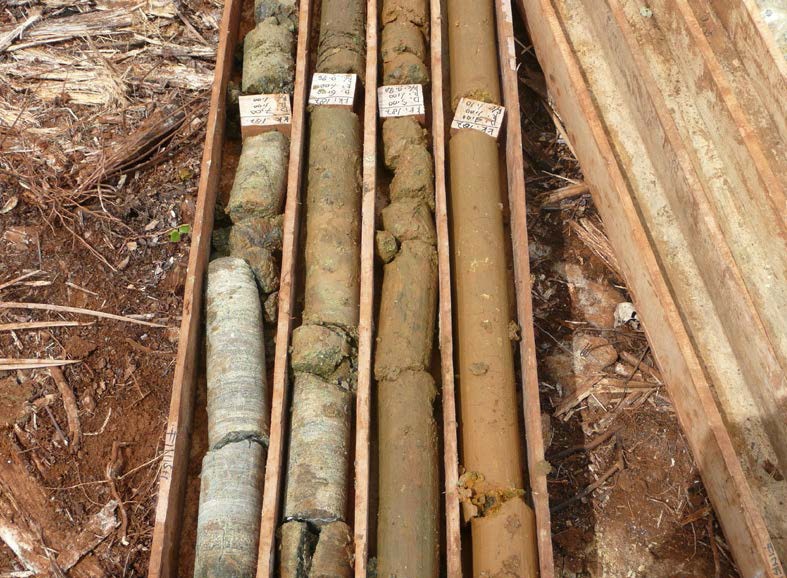

• 几分钟内即可获得高质量，长的芯样。

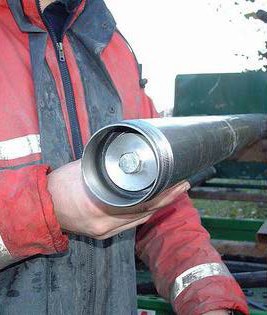

• 活塞用来挤出芯样。
• 通过阀门来操控的活塞

• 不用套管来取样，因为活塞被挡水阀锁住

AquaLock 水锁土壤取样器的组成部分：

1. 挡水阀
2. 注水口
3. 活塞
4. 切土管头或环状钻头

5. 水柱

湿沙土或复合地层

钻进之前，AquaLock 水锁取土器被注满水，这会将下面的活塞锁在切土管头中. 当您开启振动并使其向下钻进时，AquaLock 会一直空着，直到钻至取芯的位置。
这时通过钻杆下放顶杆，然后打开 AquaLock 顶部的阀门来解锁活塞，这样活塞就能自由移动，并开始采集未受扰动的芯样。

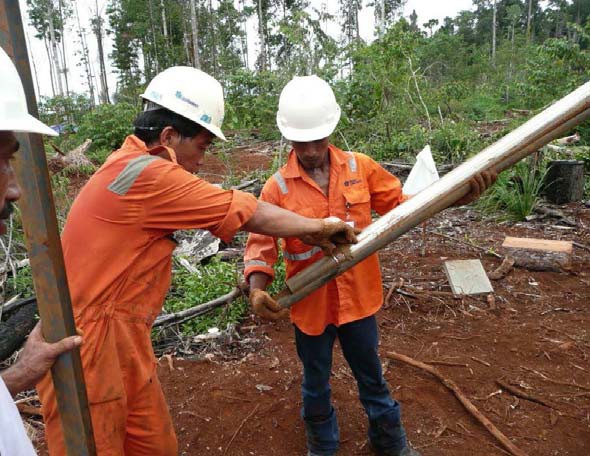

取样完成之后，拿掉弹簧顶杆以关闭顶部阀门，从而产生真空，这样在取回水锁取土器时就能吸住芯样而不会掉落。一旦取回，您可以注入高压水推动活塞进而推出芯样。

AquaLock 水锁取土器有什么用途?

环境取样: 您可以准确快速地定位不透水层，描述未受扰动的土层剖面，然后提取子样本做物理和化学分析。
地基研究: 您可以在很深处钻取高性价比、高保真度、且质量符合 A3/B3 (ISO 22475-1:2006) 标准的芯样。
修复钻井, 建设监测井和安装冷热交换设备：钻进一次，您可以获得用来描述土壤剖面的芯样，如果需要，您还可以建设好一口监测井。
考古取样：您可以在考古遗迹的密集网格中快速采集大片区域的芯样。
离岸水底取样：在高度复杂的地质条件下，您可以采集较长的、几乎未受扰动的芯样。

排水项目的前期调查：您能很快速地描述土壤剖面，然后在需要时建设好一口井。

矿产取样:在复杂地质情况下，土壤取样速度快产量高，而且能从芯样中获得准确的层厚和成分信息。

用户如何评价 AquaLock 水锁取土器?

John Rae, 采矿地质工程师，哥伦比亚:
“AquaLock 水锁取土器提供给我们的芯样比我们以前使用的任何技术都要好。采用传统钻进方法完成取样需要耗费数天的时间，而且高薪地质工程师等来的只是低质量的芯样，现在使用声波钻进完成取样，所需时间已缩短到几小时内，每个人都很高兴和满意。在早上第一次喝咖啡休息之前，我们就已取回 30 米深的土体剖面，并检查完、打包好，下一步就可分析了。”

Gennady Voronovitch, Geocentre 公司, 俄罗斯：

“我们将 SonicSampDrill 公司的 CompactSonic声波钻机安装在我们的“Geocetre-Sonic”自调平浮动平台上，我们用它完成了所有的钻孔工作。 CompactSonic 声波钻机和 AquaLock 取样器配合使用，仅仅一套设备就可以完成所有不同的任务，客户对我们的生产速度和质量感到惊讶。他们甚至来船上亲眼看一看，为什么声波钻进技术可以如此快速和精确。我们因此处于非常有利的位置，并赢得了追加的任务，基本不给竞争对手任何机会。”

AquaLock 水锁取土器的规格：

AquaLock	50	70	100
芯样直径 x 长度	50 x 2000/3000	70 x 2000/3000	100x2000 /3000
切土管头内径 (标配选项) (mm)	48, 46, 44, 42,46 配钨钢钻头 48 适用于芯样提取器	66, 64, 65 配钨钢钻头， 66 适用于芯样提取器	96, 92, 96 配钨钢钻头， 96 适用于芯样提取器
适用的钻杆	GP63	GP88 / 3”	GP100 tr.
用套管套上	GP100	5,5 “	6 5/8”
(内径 x 外径)	(77 x 100 mm)	(107 x 142 mm)	(127 x 168mm)
整体直径和长度 (mm)	70 GP63: 2346	92 GP88: 2629	120 GP 100: 2690
整体直径和长度 (mm)	(或 3346)	(或 3629)	(或 3690)
材料种类	不锈钢	不锈钢	不锈钢
有衬垫	有	有	有
有芯样提取器	合成材料和	合成材料	不锈钢
有芯样提取器	不锈钢	和不锈钢	不锈钢
专利号	US 6.695075	EU 1.154.076	NL 101 5147
