TEXAM 旁压仪

产品介绍：

TEXAM旁压仪由探头、控制装置和管路构成。

探头：一个覆盖有可膨胀护套的钢质中空圆柱体。

控制装置：

1)一个金属箱体，内部安装有一个带有活塞的圆柱形汽缸，带有四个快速连接头和控制阀门。

2)一个用于操作活塞的手动加载器。

3)一个数字式压力表。

管路：一根高压单轴导管，安装有快速中止连接头，以保持探头和管路的饱和状态。

旁压仪特点：

● 比梅纳型旁压仪易于操作

● 坚固的结构

● 不需要使用压缩气体

● 变形速率可控

● 循环测试容易

● 可选择用于蠕变试验的设备

试验方法：

首先将探头放置到一个预钻好的钻孔中指定的测试深度。预钻钻孔要使用适合于地层的钻进方法：螺旋钻进法，使用切削式钻头和泥浆护壁的回转钻进法和冲击钻进法等。在地下水位以下的粒屑状地层中，可以将探头置入开槽管直接打入到测试位置。

试验进行时，可以通过匀速转动加载器从而使用恒定变形速率进行控制，也可以象梅纳型旁压仪那样使用相同的压力增量来进行控制。

试验结果：

通过绘制试验过程中的注水体积和压力之间的关系图，可以得到一条现场试验的应力应变关系曲线。

旁压试验结果图例

极限应力PL：PL 是岩土体发生破坏时的压力，直接反应了岩土体的承载力。

Qa = (C/F) × PL

这里：Qa = 允许承载力

C = 形状因素

F = 安全系数

变形模量E：E 用来计算基础沉降，公式如下：

E = (1 + ν) 2V(ΔP/ΔV)

这里：ν = 泊松比

V = 弹性变化区域中间点的体积值

ΔP/ΔV = 压力变量与体积变量的比值

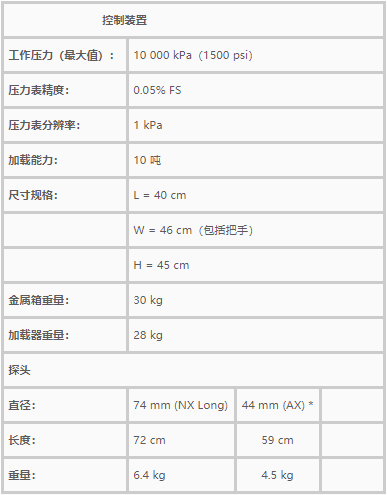

技术规格:
