应用案例

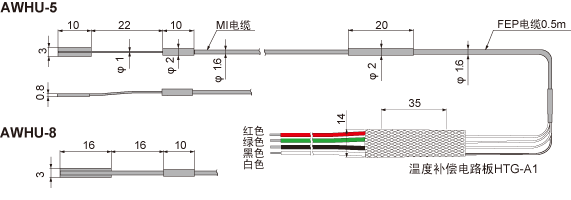

型号：AWHU-5/AWHU-8
用途：应力应变测量，焊接型
用于高达800°C温度下的静态和动态测量。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。按照标准规格，应变片的基底、接头部分和电缆采用很小的结构，适于安装在狭窄或弯曲的部件上。
|
主要被测物材料
|
金属
|
基底
|
铬镍铁合金
|
|---|---|---|---|
|
使用温度范围
(°C) |
-196 ~ +800°C
|
敏感栅
|
特殊合金
|
|
温度补偿范围
(°C) |
RT ~ +800°C
|
应变极限
（室温） |
1%
（10000×10-6应变） |
|
安装方法
|
点焊
（需要TML点焊机W-50RC） |
疲劳寿命
（室温） |
1×106
（±1000×10-6应变） |
|
型号
|
敏感栅长
(mm) |
基底
|
电阻
(Ω) |
||
|---|---|---|---|---|---|
|
外形尺寸
(mm) |
材质
|
||||
|
静态/动态
测量 800°C |
AWHU-5-9AKM-2(6F)-12.7
|
5
|
10×3
|
Inconel 600
|
60
|
|
AWHU-8-9AKM-2(6F)-12.7
|
8
|
16×5
|
120
|
||
