应用案例
型号：AWH-4/AWH-8
用途：应力应变测量，焊接型
基底材料有Inconel 600或SUS 321可供选择。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。静态测量的最高使用温度为600°C，动态测量的最高使用温度为650°C。
|
主要被测物材料
|
金属
|
基底材料
|
SUS321或铬镍铁合金
|
|---|---|---|---|
|
使用温度范围
(°C) |
静态：
-196 ~ +600°C 动态： -196 ~ +650°C |
敏感栅
|
特殊合金
|
|
温度补偿范围
(°C) |
静态：
RT~ +600°C 动态： - |
应变极限
（室温） |
0.6%
（6000×10-6应变） |
|
安装方法
|
点焊
（需要TML点焊机W-50RC） |
疲劳寿命
（室温） |
1×106
（±1000×10-6应变） |
|
型号
|
敏感栅长
(mm) |
基底
|
被测物测材料
|
电阻
(Ω) |
||
|---|---|---|---|---|---|---|
|

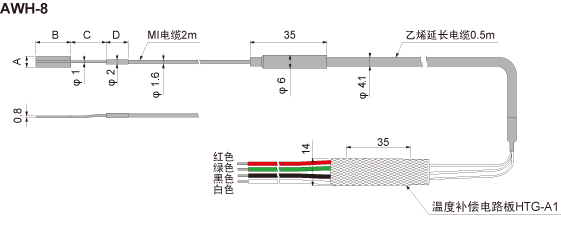

外形尺寸
(mm) |
材质
|
|||||
|
静态测量
600°C 动态测量 650°C |
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0 |
4
|
16×5
|
Inconel 600
SUS321 |
低碳钢或等同产品
SUS304或同等产品 |
60
|
|
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0 |
8
|
16×5
|
Inconel 600
SUS321 |
低碳钢或等同产品
SUS304或同等产品 |
120
|
|
