产品概述

      上世纪90年代末，美国SHRP计划完成后，Superpave PG沥青规范的应用推广得到了业界的一致认可。但是，沥青混合料体积指标设计方法因为缺少简单、易于操作的试验方法（Superpave Shear Test，SST试验的几个试验方法从来没有普及）和经济，方便的试验设备（James Cox公司的SST全球也没有几个用户以致于停产）可以使用，所以整套体系仍然存在缺陷。为此，后来的NCHRP研究计划的两个项目09-19和09-29主导开发了“低成本”，“易于使用”的“SPT简单性能试验机”，后来SPT因为试验功能的进一步扩展，更名为AMPT沥青混合料性能试验仪。这些值得回顾的研究包括：

NCHRP 09-19 Superpave Support and Performance Model Management，1999~2006，研究成果报告：

NCHRP Report 465 Simple Performance Test for Superpave Mix Design

NCHRP Report 547 Simple Performance Tests：Summary of Recommended Methods and Database

NCHRP Report 580 Specification Criteria for Simple Performance Test for Rutting

NCHRP 09-29 Simple Performance Test for Superpave Mix Design，2001~2011，研究成果报告：

NCHRP Report 513 First-Article Development and Evaluation

NCHRP Report 530 Evaluation of Indirect Tensile Test (IDT) Procedures for Low-Temperature Performance of HMA

NCHRP Report 614 Refining the Simple Performance Tester for Use in Routine Practice

NCHRP Report 629 Ruggedness Testing of the Dynamic Modulus and Flow Number Tests with the SPT

NCHRP Report 702 Prescision of the Dynamic Modulus and Flow Number Tests Conducted with the AMPT

        Controls-IPC作为最早开发出SPT简单性能试验机的2个厂家之一（另一个是美国Interlaken，已停产），20多年来始终持续进行着AMPT的升级改进，如今已经是第4代设计的AMPT。如今的AMPT的功能，技术指标，软硬件都已经得到了大幅度的改进。试验功能从最初的动态模量，流值次数和流值时间3个试验，扩展到：单轴循环拉伸疲劳，应力扫描车辙，间接拉伸动态模量，半圆弯曲开裂，Overlay罩面层反射裂缝等多个试验方法，可以更全面的满足沥青混合料配合比设计，沥青路面性能评估的需求。

图1：AMPT的更新历程

        美国联邦公路局（FHWA）为了进一步的推广AMPT，基于AMPT的试验功能和数据结构，主持开发了FlexTM软件工具包（包括FlexMAT指标计算程序，FlexPave分析软件和FlexMix沥青混合料配合比设计工具），以及相应的试验标准。作为整个研究计划的设备基础，Controls-IPC的AMPT不仅满足所有规范的要求，测试结果也可以选择导出FlexMAT格式，并导入FlexMAT Cracking和FlexMAT Rutting两个Excel宏计算程序计算沥青混合料性能的评价指标Sapp和RSI。

试验规范

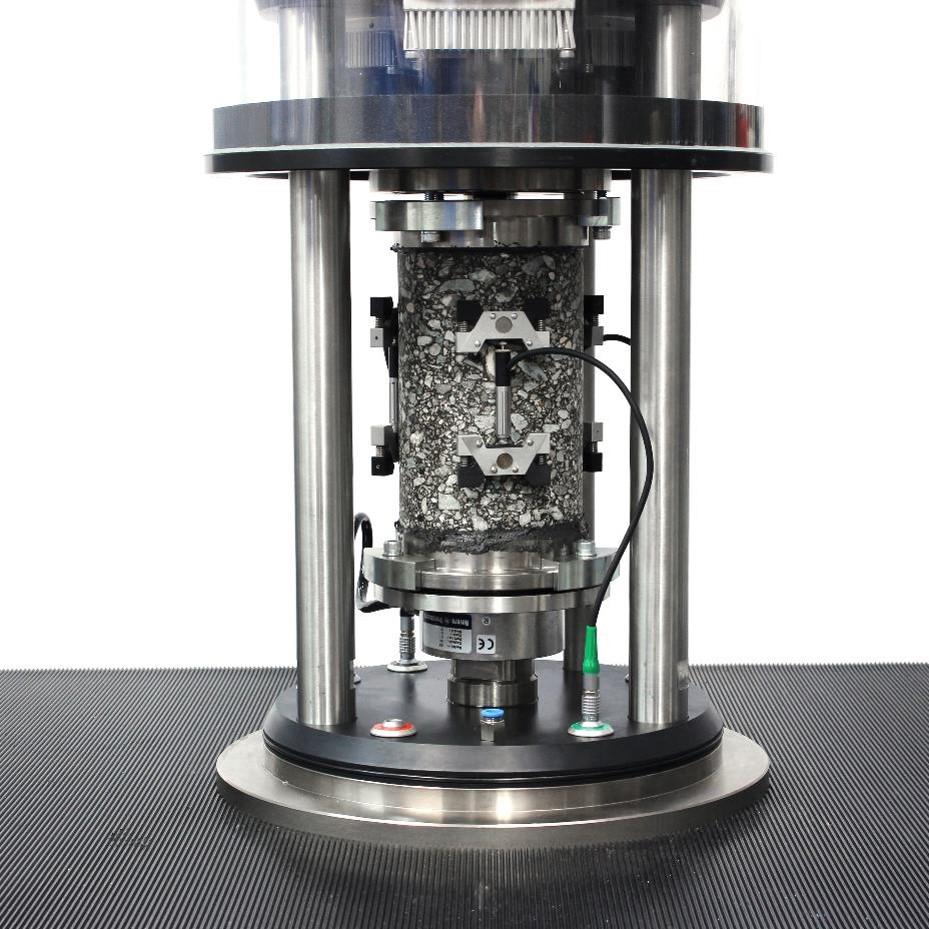

AASHTO T378 动态模量和流值试验方法（AMPT）

AASHTO TP132 小尺寸试件动态模量和流值试验方法（AMPT）

AASHTO T400 直接拉伸循环疲劳试验方法（S-VECD）

AASHTO T411 小尺寸试件直接拉伸循环疲劳试验方法（S-VECD）

AASHTO TP134 应力扫描车辙试验（SSR）

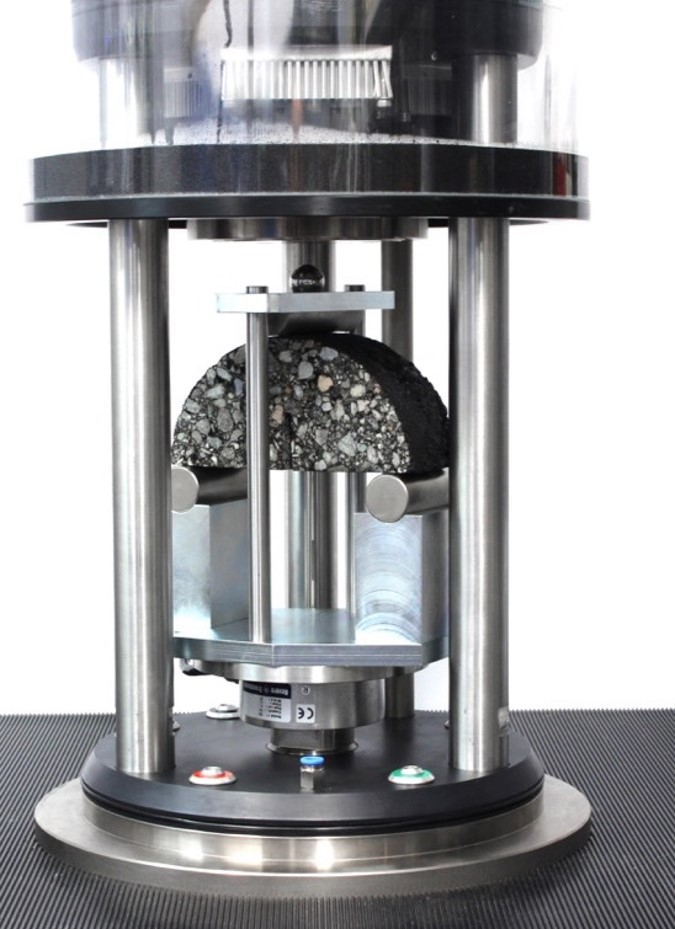

AASHTO T393 常温半圆弯曲开裂试验（SCB）

AASHTO TP131 间接拉伸动态模量试验（IDT）

AASHTO T410荷载递增的重复加载永久变形试验（iRLPD）

Tex-248-F 罩面层反射裂缝试验（Overlay）

试验软件

Controls-IPC 的动态试验系统的UTS及UTS Neutron软件具有既“简单”又“复杂”的特点：

“简单”是指软件具有数十个标准试验方法程序，以及标准试验的自定义模式程序，对于那些按照国际标准试验方法进行材料质量控制试验的用户来说，打开模板即可试验，操作非常方便；

“复杂”是指软件具有多种自定义的新方法开发模式，可以编写简单的应力/应变控制试验，疲劳试验，多步骤加载试验；Controls-IPC的软件开发工程师还可以根据用户的特殊试验需求来编写试验程序，共同开发新试验方法。

因此，Controls-IPC的软件能够满足不同工作性质的用户需求。

IMACS2控制与数据采集系统

      AMPT内置IMACS2控制器。新一代的IMACS2控制器是Controls-IPC根据自身动态试验系统的需求与新的UTS Neutron软件共同开发的，具有如下的进步：

• 新设计使用了新的电子元器件，延长了控制器的使用寿命，零配件在市场上易于购买；
• 控制器与计算机软件通讯使用千兆网线，大幅度提高实时数据传输速度；
• 控制器可以连接互联网，由制造商进行远程访问，对系统进行诊断，升级控制器固件；
• 控制频率由原来的5kHz提高到25kHz，采样频率由5kHz提高到200kHz，AD转换分辨率提高到24位；
• 控制器在主板上预留了RS485/232，CAN总线，HDMI输出，USB，编码器，电磁阀，步进电机等接口，为后期的系统升级和硬件组网预留了可能性。
• 传感器自动识别技术，当插入带有智能芯片的传感器后，系统可以自动识别标定文件并导入，避免人工加载发生错误的可能性。

技术规格

加载能力：静态±10KN（＜0.1Hz），动态±15kN（＞0.1Hz）

频率范围：0.01~100Hz

作动器行程：±15mm

试件尺寸：直径100mm×高150mm，直径50mm×高135mm，直径38mm×高110mm

控温范围：+2℃到+60℃@在室温15℃~27℃范围内

制冷速率：室温23℃的典型条件下，30分钟内降到+4℃（AMPT动态模量试验的最低温度）

三轴室尺寸：直径305mm×高584mm

围压范围：0~225kPa

噪音等级：2m范围处70分贝

外形尺寸：高1526mm×宽832mm×深739mm

重       量：250kg

电源规格：220-240V，50Hz，9A，单相电
