WF系列防水型箔式应变片 WFLA/WFCA/WFRA

型号：WF系列

用途：应力应变测量

标准规范：

询价 索取资料
相关产品

WF系列为防水型应变片，制作时就涂了一层防水涂层，省去了现场涂装的复杂程序，该涂层轻薄、透明，使安置和贴片工作变得简单，室外或短期水下测量都没有问题。

被测物材料
金属、玻璃、陶瓷
基底
环氧树脂
使用温度范围
(°C)
0 ~ +80°C
敏感栅
铜镍
温度补偿范围
(°C)
+10 ~ +80°C
应变极限
（室温）
3%
（30000×10-6应变）
主要适用粘合胶
CN、P-2
疲劳寿命
（室温）
3×104
（±1500×10-6应变）

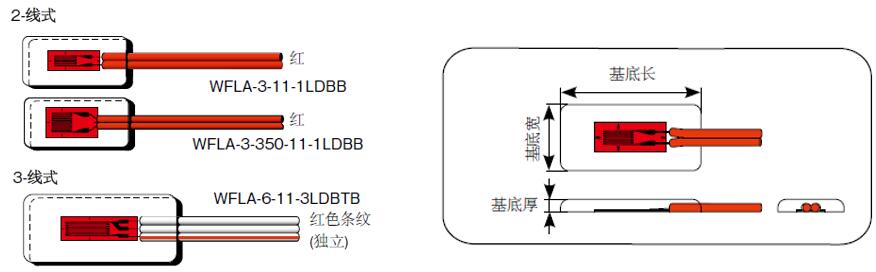

单轴

0.08mm2乙烯导线 每米导线来回电阻：0.44Ω

型号
敏感栅
基底
电阻
(Ω)
导线
导线 型号
长
(mm)
宽
(mm)
长
(mm)
宽
(mm)
厚
(mm)
WFLA-3-11
WFLA-3-17
WFLA-3-23
3
1.7
17
8
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F
WFLA-3-350-11
WFLA-3-350-17
WFLA-3-350-23
3
3.2
17
8
1.5
350
平行 1m
平行 3m
平行 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
WFLA-6-11
WFLA-6-17
WFLA-6-23
6
2.2
25
11
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F

每包装有10片。

90° 双轴应变花 堆叠型

0.08mm2乙烯导线 每米导线来回电阻：0.44Ω

型号
敏感栅
基底
电阻
(Ω)
导线
导线 型号
长
(mm)
宽
(mm)
长
(mm)
宽
(mm)
厚
(mm)
WFCA-3-11
WFCA-3-17
WFCA-3-23
3
1.7
19
16
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F
WFCA-6-11
WFCA-6-17
WFCA-6-23
6
2.3
25
21
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F

每包装有10片。

45°/90° 3轴应变花 堆叠型

0.08mm2乙烯导线 每米导线来回电阻：0.44Ω

型号
敏感栅
基底
电阻
(Ω)
导线
导线 型号
长
(mm)
宽
(mm)
长
(mm)
宽
(mm)
厚
(mm)
WFRA-3-11
WFRA-3-17
WFRA-3-23
3
1.7
19
16
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F
WFRA-6-11
WFRA-6-17
WFRA-6-23
6
2.3
25
21
1.5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LDBB-F
-3LDBB-F
-5LDBB-F
-3LDBTB-F
-5LDBTB-F

每包装有10片。
