标准贯入分析仪SPT

产品概述：

标准贯入分析仪是一种广泛应用于岩土工程勘察领域的原位测试方法，它使用SPT锤（63.5KG）将钻杆底部的对开管式贯入器打入钻孔孔底的土中，取得土样。贯入300mm（1英尺）所需要的锤击数称为标贯击数（N值），其与土体强度有关。但是，使用几种不同类型的SPT锤进行标准贯入试验（SPT）时，不同的锤击效率会影响到标贯击数（N值）的取值。为了提高标准贯入试验（SPT）中标贯击数（N值）的可靠性，美国PDI公司开发出了标准贯入试验（SPT）分析仪，通过测量标准贯入试验（SPT）中锤击时的力和速度值，来确定锤击的转换能量。

工作原理：

通过测量锤击传递到钻杆上的实际能量，可以得到实际能量与60%的理论势能之间的比值，这个比值与实测到的标贯击数（N值）相乘，可以得到修正后的标贯击数（N值）。这个标准化措施补偿了各种不同类型的SPT锤锤击效率的变异性，使标准贯入试验（SPT）得到的土体强度估值可靠性大幅提高，更加适用于各种岩土工程应用。

仪器简介：

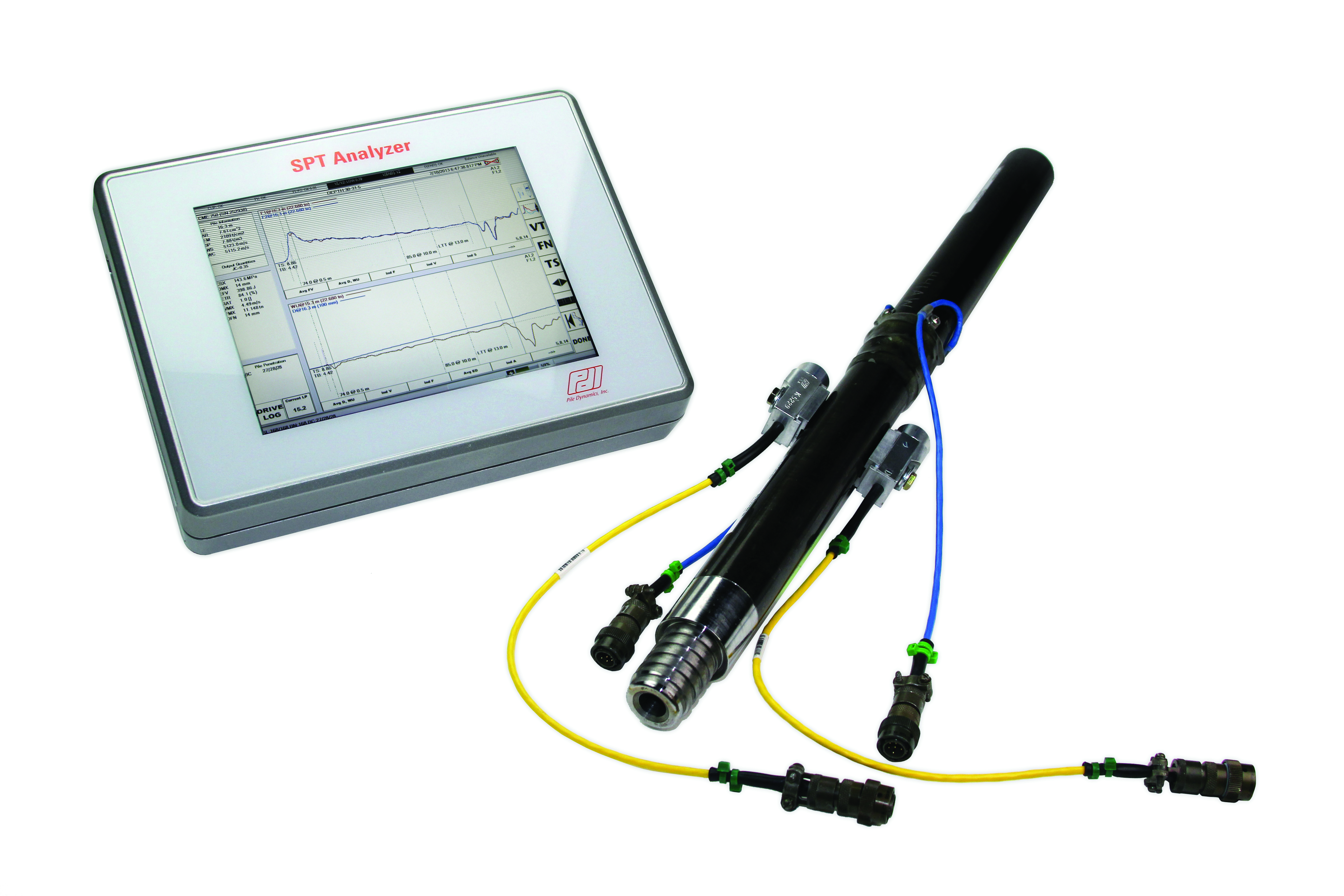

标准贯入分析SPT 配备有一根长度为0.6m的SPT钻杆（AW、NW或其它类型）组件，该组件上带有两个应变桥路传感器，传感器由PDI公司精确标定。现场试验时，将两个加速度传感器固定到这个组件上，然后将其安装至锤和贯入器之间的钻杆顶部。

通过标准电缆或无线发射器将这个组件与标准贯入试验（SPT）分析仪连接起来。在标准贯入试验（SPT）过程中，应变传感器和加速度传感器获得所需的力和速度信号，用于计算转换能量。能量数值实时地显示在标准贯入试验（SPT）分析仪的屏幕上。

标准贯入分析仪SPT

数据输出：

标准贯分析仪SPT实测到的数据通过USB存储卡保存并转移至计算机中。标准贯入分析仪（SPT）配备的PDA-W软件可以输出力、速度、能量和位移随时间的变化曲线，PDI PLOT软件可以以数值、统计、图形等形式输出每一组数据分析结果。

特性：符合美国试验和材料协ASTM）标准

● 被推荐采用的能量测量方法，使标贯击数（N值）的取值标准化（ASTM D1586）。

● 当采用标准贯入试验（SPT）来确定砂土液化势时，要求采用基于能量测量的标准化的标贯击数（N值）（ASTM D6066）。

● 通过测量标准贯入试验（SPT）中锤击时的力和速度值来确定锤击能量的方法，是ASTM标准中接受的方法（ASTM D4633）

评估标准贯入试验（SPT）设备的工作效率和一致性
符合欧洲EN ISO 22476-3标准

技术规格：

物理参数:

● 尺寸：150×220×290mm；

● 重量：5kg；

● 温度范围：工作期间：-10 ~ 40℃，保存期间：-20 ~ 65℃；

● 显示：高清晰度彩色VGA背光LCD光学增强显示，有利于户外观察；

● 输入：高对比度触摸屏幕，输入速度是键盘的两倍；

● 电源：内置电池，可持续供电6小时，12VDC汽车电池，100-240VAC W/12 VDC变压器；

● 充电：快速充电器，4小时内充满内置电池。

电子参数：

● 兼容PC处理器，运行系统：Windows XP家庭版；

● 硬盘最小40GB，DRAM最小512kB；

● 以太网端口，2个USB端口，VGA外部监视器端口；

● 模拟信号频率响应为5kHz（-3dB）；

● 24位A/D转换器，采样频率5.12MHz；

● 4个通道，有效数字化频率达100kHz（有线）或达40kHz（无线）；

● 1k、2k、4k、8k和15k数据记录长度可选；

● 内置校验测试功能；

● 基本单位精度2%。

功能参数：

● 两个应变通道和两个加速度通道数据采集；

● 兼容无线传感器；

● 自动信号平衡和信号调节；

● 力和加速度信号调节具有相似的频率响应；

● 力和加速度内部效验检查；

● 信号放大功能。

其它参数：

● 可选英制、公制（米制）单位

● 保质期一年

● 包含技术手册
