IPG跨孔地震成像系统

 产品介绍：

作为一种物探方法，跨孔地震技术经常用作高精度孔间地层成像探测，在第一个孔内发射器发射地震波到达第二个孔内后被检波器接收，数据传输到地震记录仪中保存以做后处理分析，把地震波传播路径叠加后成像，这种方法类似于医学CT方法。可成功用于岩石（或砾石、沙层））土层（包括软土）等各种地层，同时在地下水位以上或以下都有效；因为震源和接收器都埋置在土体内部，不受干扰和限制。该技术可测定低速软弱夹层土的剪切波速度值，这点在沿途工程中非常有意义；该系统测深能力可达200米。

该系统可以运行在常规地震仪上，比如Seismic Source公司，OYO公司，ABEM公司，DMT公司或Geometrics公司的地震仪，也兼容国产的地震仪。推荐GEOTOM CG二维/三维软件、ReflexW(Sandmeier软件、Geogiga XW Tomo 跨孔层析数据处理软件作为跨孔地震成像软件。

用途：

探测地下岩溶、古洞、空洞、埋设物、矿区采空区；查明地下构造、渗透带、水流通道和方位，圈定破碎带位置和范围；建筑物地基、铁路公路路基等不良地质体检测，水电站、核电站选址勘查；桩基质量检测、库坝灌浆帷幕和高喷防渗板墙质量检测，水库、坝基检漏。

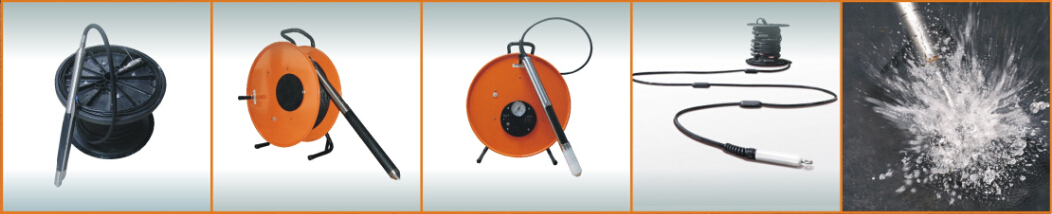

● BHC-4  水听器链（接收P波）

实测案例：

图：跨孔地震成像成果剖面图，色谱指示波速值，清晰地分辨出了地下岩层的分界和局部的空洞。(Marble（大理岩）、siltstone（粉砂岩）、Granite（花岗岩）Dolimite（白云岩）)

上图为Geotomographie公司工程人员使用IPG跨孔地震成像系统为香港新图书馆所做的勘察成果图。该项目在前期钻孔勘察中发现有空洞，考虑到场地孔间的局限和城市里干扰因素多，采用了跨孔地震成像的方案。由跨孔地震剖面可以直观地看出：粘土、花岗岩、大理岩等的地层界限明显，可明显地看出空洞异常的位置。
